スイッチの設定ファイルを保守用PCからインポートする

設定手順

1. 初期管理ユーザーの情報を入力します。
   ※初期設定は、ユーザー名/パスワード ともに「admin」です。

   [コンソール] Username: admin Password:

2. 初期管理ユーザーのパスワードを、8文字以上の文字列に変更します。

   [コンソール] New Password: New Password(Confirm): Saving ... Succeeded to write configuration SWX3220>

3. ユーザーモードから特権EXECモードに移行します。

   [コンソール] SWX3220>enable SWX3220#

4. グローバルコンフィグレーションモードに移行します。

   [コンソール] SWX3220#configure terminal Enter configuration commands, one per line. End with CNTL/Z. SWX3220(config)#

5. 特権パスワードに、8文字以上の文字列を設定します。

   [コンソール] SWX3220(config)#enable password (特権パスワード) SWX3220(config)#

6. TFTPサーバー(スイッチ)を起動します。

   [コンソール] SWX3220(config)#tftp-server enable SWX3220(config)#

設定内容

Windows PCで設定ファイルを送信

1. スイッチの設定ファイル(config.txt)を用意します。
2. Windowsのコマンドプロンプトを立ち上げ、TFTPコマンドで設定ファイル(config.txt)を送信します。



   [コマンドプロンプト] C:\>TFTP -i 192.168.100.240 PUT config.txt config/(特権パスワード)

   [解説] ・Windowsの設定にて、TFTPクライアント機能を有効にしておく必要があります。 ・コマンドの形式は、利用するTFTPクライアントに依存します。詳細はTFTPクライアントのヘルプ等をご確認ください。 ・上記コマンド設定の概要は、下記のとおりです。 -i バイナリーイメージ転送モードを指定します 192.168.100.240 設定ファイルの宛先(スイッチ) IPアドレスを指定します PUT Windows PC側からの送信を指定します config.txt 送信したい設定ファイルを指定します config スイッチ内の宛先を指定します configを設定した場合、スイッチは、現在運用中の設定ファイルを書き換えます

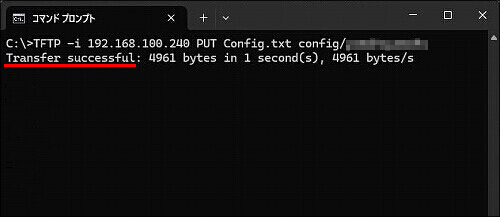

3. TFTPコマンド実行後、転送が正常に完了したことをコマンドプロンプトの表示で確認してください。

Config のインポート

1. Web GUIを開きます。
(1) パソコンをスイッチと同じネットワークに接続し、Webブラウザーを起動します。
(2) アドレスバーに「http://192.168.100.240/」と入力し、Enter キーを押します。

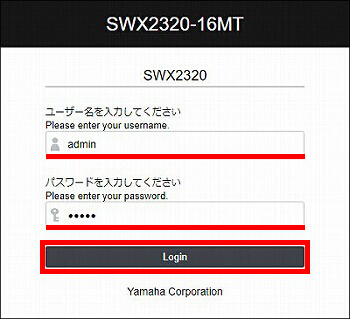

(3) パスワード入力画面で、ユーザー名/パスワード ともに「admin」と入力し、「Login」をクリックします。

2. 言語選択を求められた場合、Web GUIに表示する言語を選択します。本設定例では、日本語を選択します。

3. 初期管理ユーザーのパスワードを、8文字以上の文字列に変更して、「Save」をクリックします。

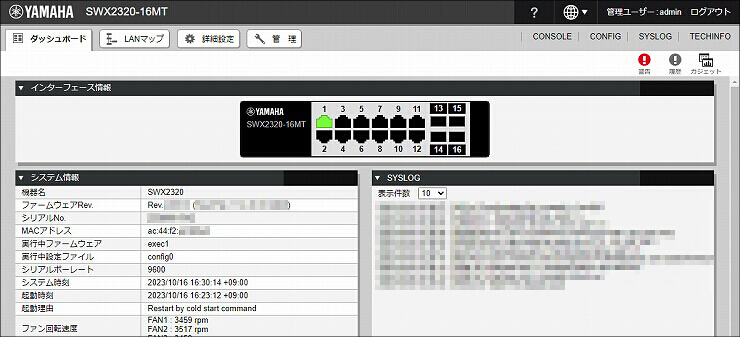

4. スイッチのWeb GUIが表示されます。

5.「管理」をクリックします。

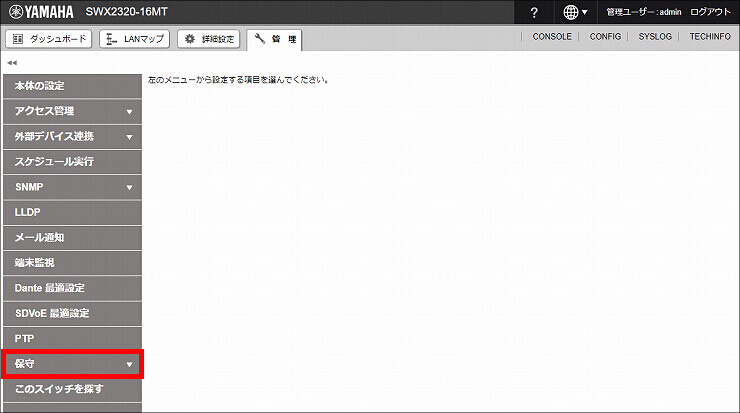

6.「保守」をクリックします。

7.「CONFIG の管理」をクリックします。

8. インポートの「進む」をクリックします。

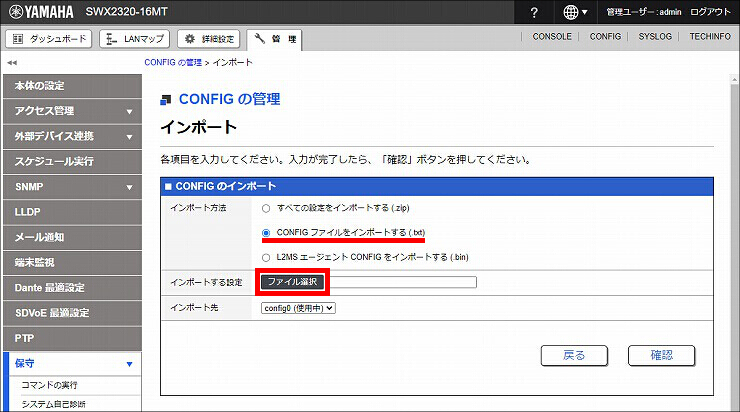

9. インポート方法を選択後、「ファイル選択」をクリックして、インポートしたい設定ファイルを開きます。

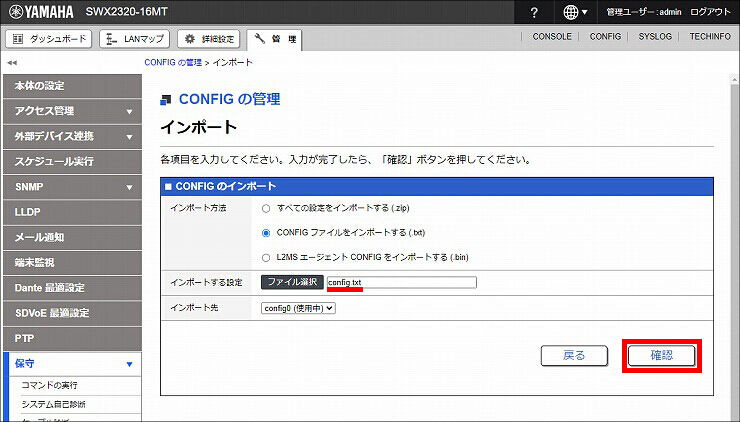

10. ファイル名を確認して、「確認」をクリックします。

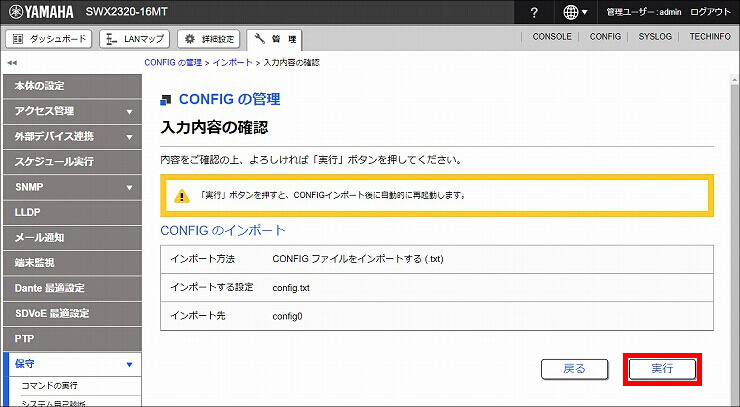

11. 設定内容を確認して問題がなければ、「実行」をクリックします。

12. 設定ファイルのインポートが完了しました。以上で、設定は完了です。
