ポリサーによるQoS処理で特定の通信が使用できる帯域を保証する

管理番号：YMHSW-24253
（最終更新日: 2026/1/7）

設定概要

リアルタイムな処理が必要な通信と、通常の情報系の通信が混在するネットワークを最適化する設定例です。
広域イーサネットで拠点間接続をしているネットワークにて、音声通信の優先制御、特定の通信の帯域保証を実現します。

本設定例は、DiffServeベースのQoSを使用して、音声通信を優先させます。
さらに、サーバーの通信は、20Mbpsの帯域を確保(保証)します(最大30Mbps)。
ネットワークが混雑している場合であっても、サーバーの通信において一定の通信速度を保証し、遅延を防ぎます。

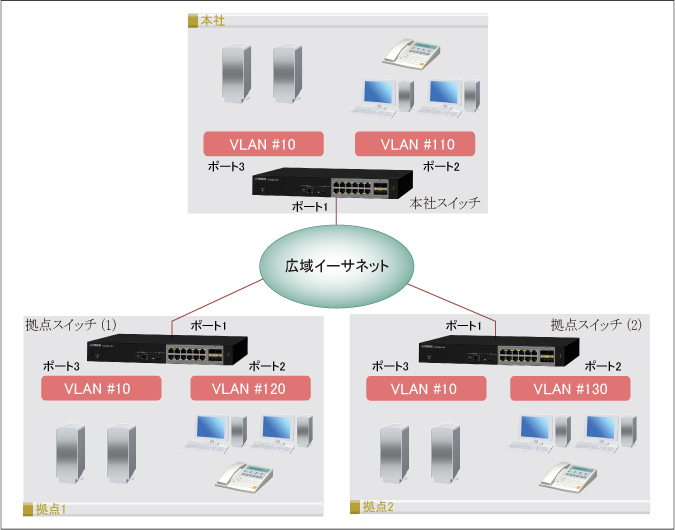

本設定例では、以下の構成で説明します。

本社スイッチ
- ポート1
  - 各拠点からの音声通信の優先制御
  - サーバー間の通信の帯域保証 (20Mbps)
- ポート2
  - VLAN#110
      IPアドレス：192.168.110.1/24
- ポート3
  - VLAN#10
拠点スイッチ(1)
- ポート2
  - VLAN#120
      IPアドレス：192.168.120.1/24
  - 音声通信の優先制御
- ポート3
  - VLAN#10
  - サーバー間の通信の帯域保証 (20Mbps)
拠点スイッチ(2)
- ポート2
  - VLAN#130
      IPアドレス：192.168.130.1/24
  - 音声通信の優先制御
- ポート3
  - VLAN#10
  - サーバー間の通信の帯域保証 (20Mbps)

対応機種

	10ギガビット/マルチギガビットスイッチ		ギガビットスイッチ
L3スイッチ	SWX3220		SWX3200	SWX3100
インテリジェントL2スイッチ	SWX2322P	SWX2320	SWX2310P	SWX2310

技術情報

	10ギガビット/マルチギガビットスイッチ		ギガビットスイッチ
QoS	SWX3220 (*) SWX3220		SWX3200	SWX3100
QoS	SWX2322P (*) SWX2322P	SWX2320 (*) SWX2320	SWX2310P	SWX2310
VLAN	SWX3220 (*) SWX3220		SWX3200	SWX3100
VLAN	SWX2322P (*) SWX2322P	SWX2320 (*) SWX2320	SWX2310P	SWX2310
アクセスリスト	SWX3220 (*) SWX3220		SWX3200	SWX3100
アクセスリスト	SWX2322P (*) SWX2322P	SWX2320 (*) SWX2320	SWX2310P	SWX2310

(*) 100ギガビット/25ギガビット対応
SWX3220-30TCs / SWX3220-30MC / SWX2322P-30MC / SWX2320-30MC

スイッチの設定例

本社スイッチの設定

設定内容

ゲートウェイの設定	ip route 192.168.120.0/24 192.168.2.2 ip route 192.168.130.0/24 192.168.2.3
VLANインターフェースの設定	vlan database vlan 2 name VLAN0002 vlan 10 name VLAN0010 vlan 110 name VLAN0110 interface port1.1 switchport mode trunk switchport trunk allowed vlan add 10 switchport trunk native vlan 2 exit interface port1.2 switchport mode access switchport access vlan 110 exit interface port1.3 switchport mode access switchport access vlan 10 exit interface vlan2 ip address 192.168.2.1/24 exit interface vlan110 ip address 192.168.110.1/24 exit
QoSの設定	qos enable ip forwarding enable access-list 1 10 permit udp 192.168.120.0 0.0.0.255 eq 5004 192.168.110.0 0.0.0.255 eq 5004 access-list 2 10 permit udp 192.168.130.0 0.0.0.255 eq 5004 192.168.110.0 0.0.0.255 eq 5004 access-list 3 10 permit any 192.168.10.0 0.0.0.255 192.168.10.0 0.0.0.255 class-map class-phone1 match access-list 1 exit class-map class-phone2 match access-list 2 exit class-map class-confidential match access-list 3 exit policy-map pmap1 class class-phone1 set ip-dscp 40 class class-phone2 set ip-dscp 40 class class-confidential set ip-dscp 32 police twin-rate 20000 30000 10240 10240 yellow-action remark red-action drop remark-map yellow ip-dscp 8 exit exit interface port1.1 service-policy input pmap1 exit
スパニングツリーの設定	spanning-tree shutdown

設定の確認

「show policy-map」コマンドで設定を確認します。

[コンソール]

SWX3220#show policy-map

  Policy-Map Name: pmap1
    State: attached

    Class-Map Name: class-phone1
      Match Access-List: 1
      Set IP DSCP: 40

    Class-Map Name: class-phone2
      Match Access-List: 2
      Set IP DSCP: 40

    Class-Map Name: class-confidential
      Match Access-List: 3
      Set IP DSCP: 32
      Police: Mode: TrTCM
              average rate (20000 Kbits/sec)
              peak rate (30000 Kbits/sec)
              burst size (10240 KBytes)
              peak burst size (10240 KBytes)
              yellow-action (Remark [DSCP:8])
              red-action (Drop)

[解説]
ポリシーマップ情報を確認します。
適用されているポリシーマップ「pmap1」の詳細が確認できます。
コマンドの詳細は、ポリシーマップ情報の表示をご覧ください。

拠点1 スイッチ(1) の設定

設定内容

ゲートウェイの設定	ip route 0.0.0.0/0 192.168.2.1
VLANインターフェースの設定	vlan database vlan 2 name VLAN0002 vlan 10 name VLAN0010 vlan 120 name VLAN0120 exit interface port1.1 switchport mode trunk switchport trunk allowed vlan add 10 switchport trunk native vlan 2 exit interface port1.2 switchport mode access switchport access vlan 120 exit interface port1.3 switchport mode access switchport access vlan 10 exit interface vlan2 ip address 192.168.2.2/24 exit interface vlan120 ip address 192.168.120.1/24 exit
QoSの設定	qos enable ip forwarding enable access-list 1 10 permit udp 192.168.120.0 0.0.0.255 eq 5004 192.168.110.0 0.0.0.255 eq 5004 access-list 2 10 permit any 192.168.10.0 0.0.0.255 192.168.10.0 0.0.0.255 class-map class-phone match access-list 1 exit class-map class-confidential match access-list 2 exit policy-map pmap1 class class-phone set ip-dscp 40 exit exit policy-map pmap2 class class-confidential set ip-dscp 32 police twin-rate 20000 30000 10240 10240 yellow-action remark red-action drop remark-map yellow ip-dscp 8 exit exit interface port1.2 service-policy input pmap1 exit interface port1.3 service-policy input pmap2 exit
スパニングツリーの設定	spanning-tree shutdown

設定の確認

「show policy-map」コマンドで設定を確認します。

[コンソール]

SWX2320#show policy-map

  Policy-Map Name: pmap1
    State: attached

    Class-Map Name: class-phone
      Match Access-List: 1
      Set IP DSCP: 40

  Policy-Map Name: pmap2
    State: attached

    Class-Map Name: class-confidential
      Match Access-List: 2
      Set IP DSCP: 32
      Police: Mode: TrTCM
              average rate (20000 Kbits/sec)
              peak rate (30000 Kbits/sec)
              burst size (10240 KBytes)
              peak burst size (10240 KBytes)
              yellow-action (Remark [DSCP:8])
              red-action (Drop)

[解説]
ポリシーマップ情報を確認します。
適用されているポリシーマップ「pmap1」および「pmap2」の詳細が確認できます。
コマンドの詳細は、ポリシーマップ情報の表示をご覧ください。

拠点2 スイッチ(2) の設定

設定内容

ゲートウェイの設定	ip route 0.0.0.0/0 192.168.3.1
VLANインターフェースの設定	vlan database vlan 2 name VLAN0002 vlan 10 name VLAN0010 vlan 130 name VLAN0130 exit interface port1.1 switchport mode trunk switchport trunk allowed vlan add 10 switchport trunk native vlan 2 exit interface port1.2 switchport mode access switchport access vlan 130 exit interface port1.3 switchport mode access switchport access vlan 10 exit interface vlan2 ip address 192.168.2.3/24 exit interface vlan130 ip address 192.168.130.1/24 exit
QoSの設定	qos enable ip forwarding enable access-list 1 10 permit udp 192.168.130.0 0.0.0.255 eq 5004 192.168.110.0 0.0.0.255 eq 5004 access-list 2 10 permit any 192.168.10.0 0.0.0.255 192.168.10.0 0.0.0.255 class-map class-phone match access-list 1 exit class-map class-confidential match access-list 2 exit policy-map pmap1 class class-phone set ip-dscp 40 exit exit policy-map pmap2 class class-confidential set ip-dscp 32 police twin-rate 20000 30000 10240 10240 yellow-action remark red-action drop remark-map yellow ip-dscp 8 exit exit interface port1.2 service-policy input pmap1 exit interface port1.3 service-policy input pmap2 exit
スパニングツリーの設定	spanning-tree shutdown

設定の確認

「show policy-map」コマンドで設定を確認します。

[コンソール]

SWX2320#show policy-map

  Policy-Map Name: pmap1
    State: attached

    Class-Map Name: class-phone
      Match Access-List: 1
      Set IP DSCP: 40

  Policy-Map Name: pmap2
    State: attached

    Class-Map Name: class-confidential
      Match Access-List: 2
      Set IP DSCP: 32
      Police: Mode: TrTCM
              average rate (20000 Kbits/sec)
              peak rate (30000 Kbits/sec)
              burst size (10240 KBytes)
              peak burst size (10240 KBytes)
              yellow-action (Remark [DSCP:8])
              red-action (Drop)

※上記操作による設定（Config）を取り出すことができます。

本社スイッチ　Configのサンプル

拠点1 スイッチ(1)　Configのサンプル

拠点2 スイッチ(2)　Configのサンプル

※管理パスワードの変更方法は、管理パスワードの変更(スイッチ)をご覧ください。

【ご注意】
本設定例は、設定の参考例を示したもので、動作を保証するものではございません。
ご利用いただく際には、十分に評価・検証を実施してください。
