スタティックLAGで通信経路を冗長化して負荷分散する

管理番号：YMHSW-24431
（最終更新日: 2026/1/7）

設定概要

ネットワーク機器の可用性を高める設定例です。
スタティックLAG(リンクアグリゲーション)を使用して、冗長化と帯域拡張を実現します。

LAGは、ネットワーク機器を接続する複数のポートを束ねて、1つの論理インターフェースとして扱うようにする機能です。束ねたうちの1つのポートで障害が発生し、通信不可になった場合でも、残りのポートで通信を継続できます。
また、複数のポートに通信を分散させることで、帯域拡張ができるメリットもあります。

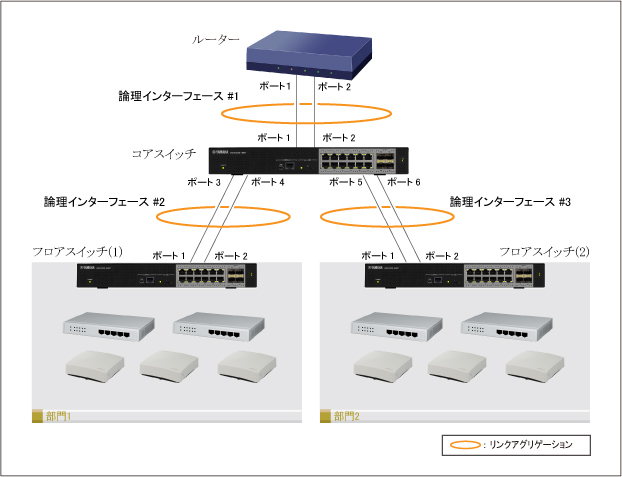

本設定例では、以下の構成で説明します。

ルーター
- ポート1, ポート2：コアスイッチと接続 (論理インターフェース#1)
コアスイッチ
- ポート1, ポート2：ルーターと接続 (論理インターフェース#1)
- ポート3, ポート4：フロアスイッチ(1)と接続 (論理インターフェース#2)
- ポート5, ポート6：フロアスイッチ(2)と接続 (論理インターフェース#3)
フロアスイッチ(1)、フロアスイッチ(2)
- ポート1.1, ポート1.2：コアスイッチと接続 (論理インターフェース#1)

※スイッチ、ルーターの設定が完了してから、機器間の接続を行ってください。
設定前に機器の接続をすると、パケットのループが発生します。

対応機種

	10ギガビット/マルチギガビットスイッチ		ギガビットスイッチ
L3スイッチ	SWX3220		SWX3200	SWX3100
インテリジェントL2スイッチ	SWX2322P	SWX2320	SWX2310P	SWX2310
スマートL2スイッチ	SWX2221P SWX2220P	SWX2220	SWX2210P	SWX2210

技術情報

	10ギガビット/マルチギガビットスイッチ		ギガビットスイッチ
リンクアグリゲーション	SWX3220 (*) SWX3220		SWX3200	SWX3100
	SWX2322P (*) SWX2322P	SWX2320 (*) SWX2320	SWX2310P	SWX2310
	SWX2221P SWX2220P	SWX2220	SWX2210P	SWX2210

(*) 100ギガビット/25ギガビット対応
SWX3220-30TCs / SWX3220-30MC / SWX2322P-30MC / SWX2320-30MC

スイッチの設定例

※ フロアスイッチ(1)、フロアスイッチ(2) の設定は共通です。

コマンド設定

コアスイッチ

設定内容

リンクアグリゲーションの設定	interface port1.1-2 static-channel-group 1 exit interface port1.3-4 static-channel-group 2 exit interface port1.5-6 static-channel-group 3 exit interface sa1 no shutdown exit interface sa2 no shutdown exit interface sa3 no shutdown exit

設定の確認

・「show static-channel-group」コマンド

[コンソール]

SWX3220#show static-channel-group
% Static Aggregator: sa1
% Load balancing: src-dst-mac
% Member:
   port1.1
   port1.2
% Static Aggregator: sa2
% Load balancing: src-dst-mac
% Member:
   port1.3
   port1.4
% Static Aggregator: sa3
% Load balancing: src-dst-mac
% Member:
   port1.5
   port1.6
SWX3220#

[解説]
スタティック論理インターフェースの状態を表示します。
論理インターフェース#1 には、メンバーとして、ポート1、ポート2 が所属しています。
論理インターフェース#2 には、メンバーとして、ポート3、ポート4 が所属しています。
論理インターフェース#3 には、メンバーとして、ポート5、ポート6 が所属しています。
コマンドの詳細は、スタティック論理インターフェースの状態表示をご覧ください。

フロアスイッチ(1) / フロアスイッチ(2)

設定内容

インターフェースの設定 # 注釈1	interface vlan1 ip address 192.168.100.241/24 exit
リンクアグリゲーションの設定	interface port1.1 static-channel-group 1 exit interface port1.2 static-channel-group 1 exit interface sa1 no shutdown exit

[注釈の説明]

注釈1:
他のスイッチと、IPアドレスが重複しないように設定してください。

設定の確認

・「show static-channel-group」コマンド

[コンソール]

SWX2320#show static-channel-group
% Static Aggregator: sa1
% Load balancing: src-dst-mac
% Member:
   port1.1
   port1.2
SWX2320#

[解説]
スタティック論理インターフェースの状態を表示します。
論理インターフェース#1 には、メンバーとして、ポート1、ポート2 が所属しています。
コマンドの詳細は、スタティック論理インターフェースの状態表示をご覧ください。

Web GUI設定

コアスイッチ

リンクアグリゲーションの設定

1. スイッチのWeb GUIを開きます。

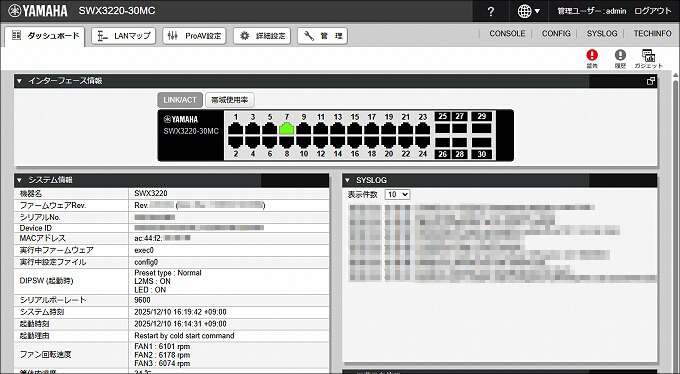

2.「詳細設定」をクリックします。

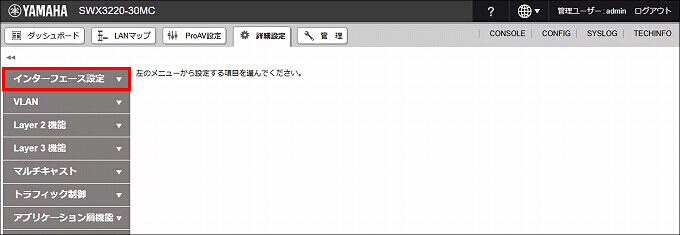

3.「インターフェース設定」をクリックします。

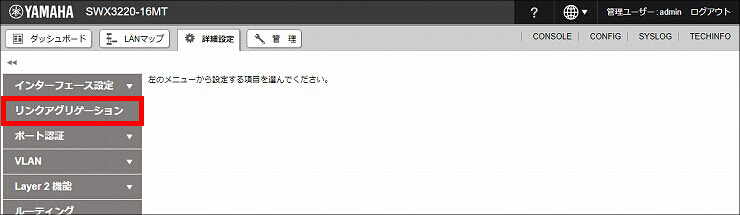

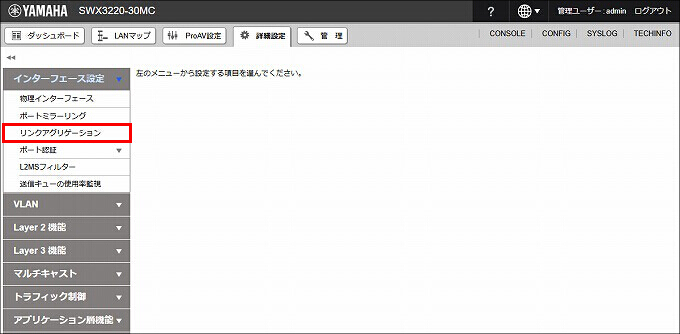

4.「リンクアグリゲーション」をクリックします。

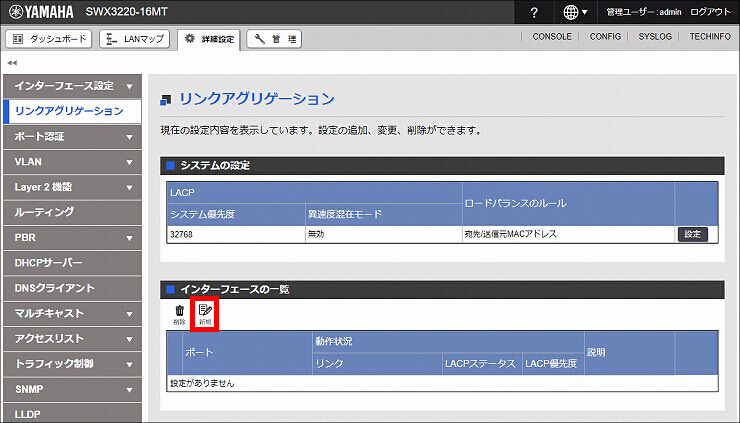

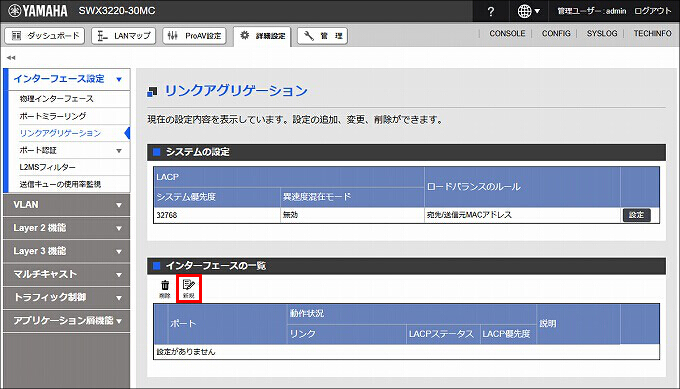

5. インターフェースの一覧の「新規」をクリックします。

6. 論理インターフェースの設定をします。

論理インターフェース	スタティック論理インターフェース
インターフェース番号	1
動作	インターフェースを有効にする

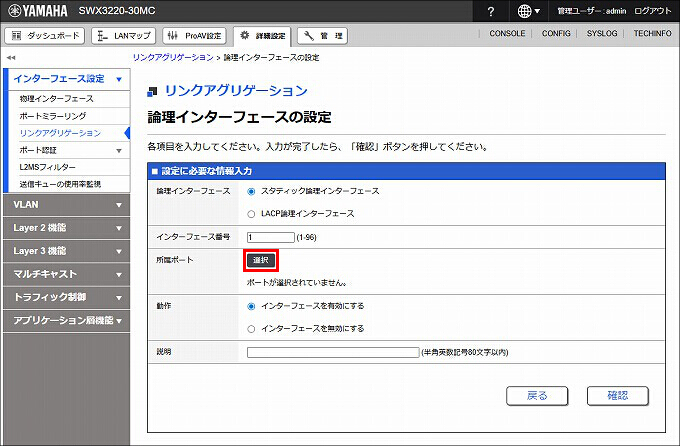

7. 所属ポートの「選択」をクリックします。

8. 物理インターフェースの選択をして、「確定」をクリックします。

ポート	port1.1 port1.2

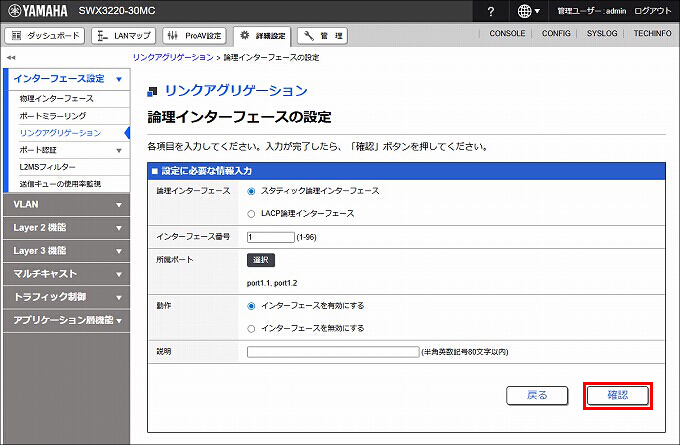

9.「確認」をクリックします。

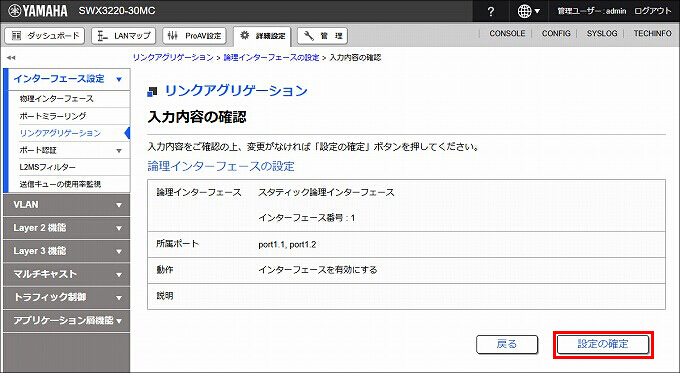

10. 設定内容を確認して問題がなければ、「設定の確定」をクリックします。

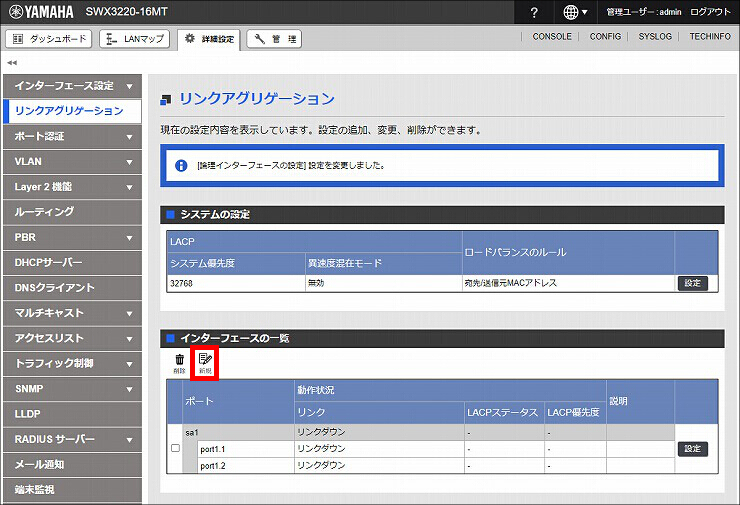

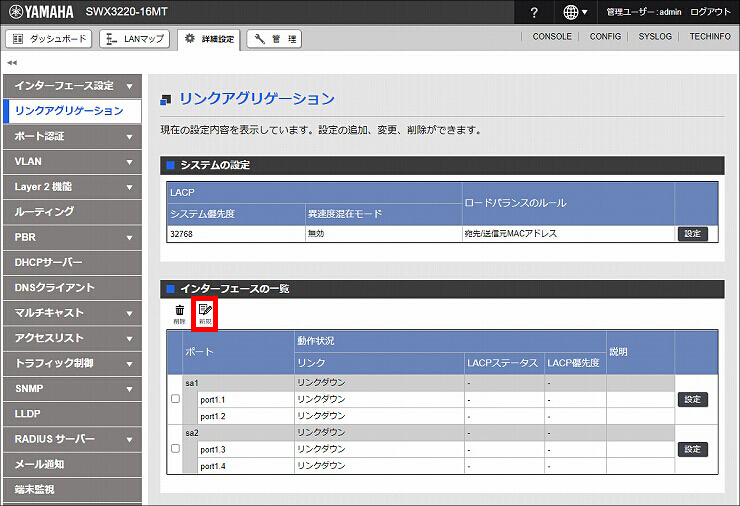

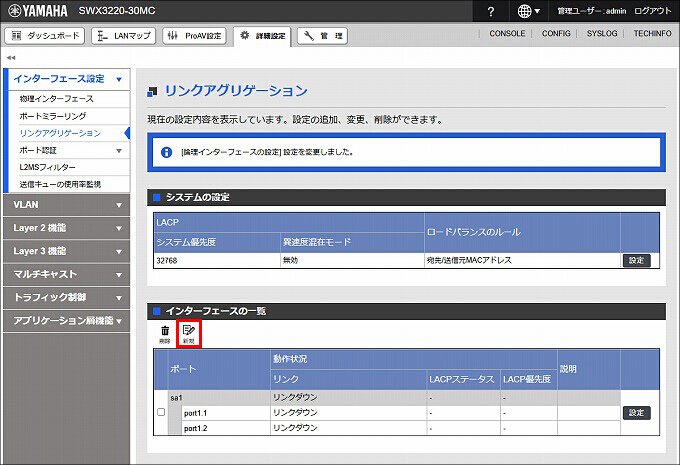

11. インターフェースの一覧の「新規」をクリックします。

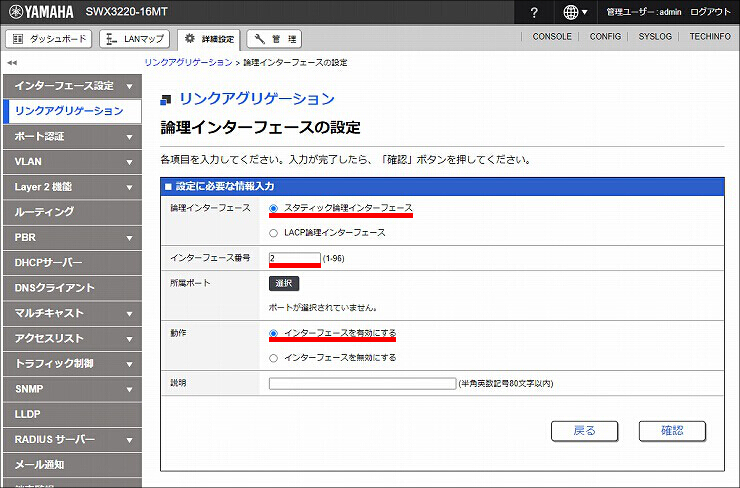

12. 論理インターフェースの設定をします。

論理インターフェース	スタティック論理インターフェース
インターフェース番号	2
動作	インターフェースを有効にする

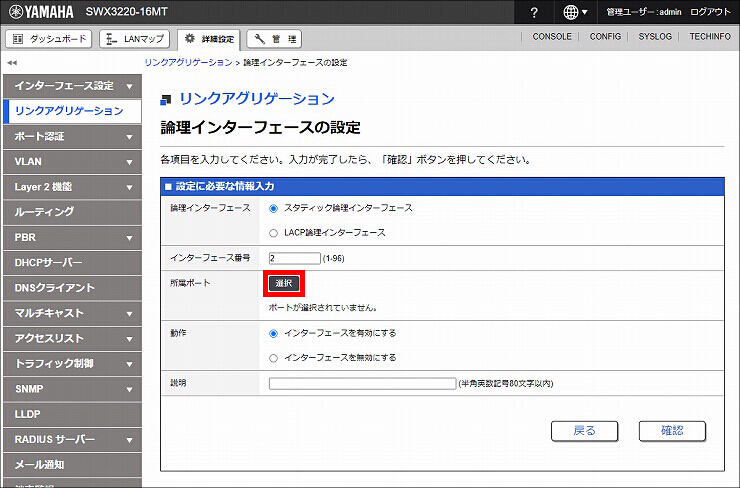

13. 所属ポートの「選択」をクリックします。

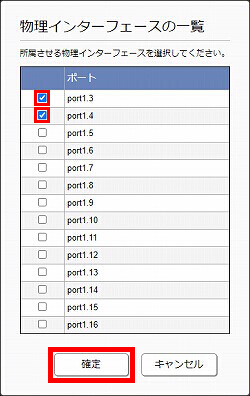

14. 物理インターフェースの選択をして、「確定」をクリックします。

ポート	port1.3 port1.4

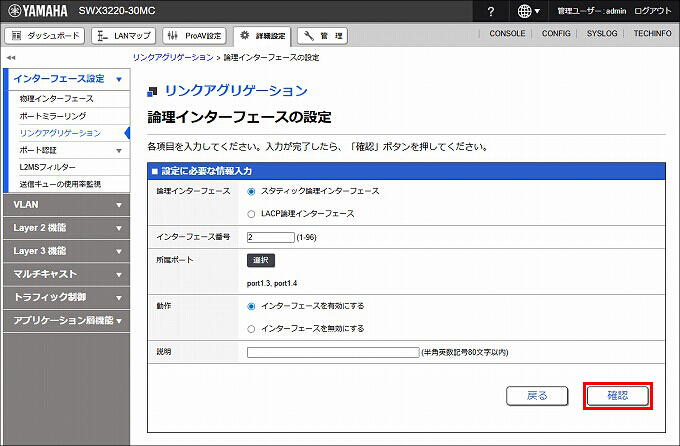

15.「確認」をクリックします。

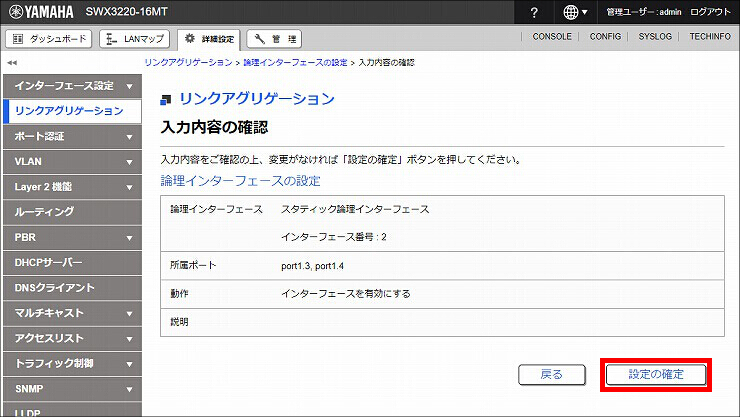

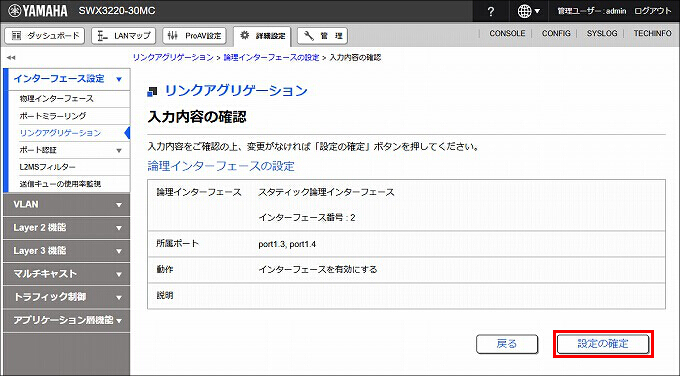

16. 設定内容を確認して問題がなければ、「設定の確定」をクリックします。

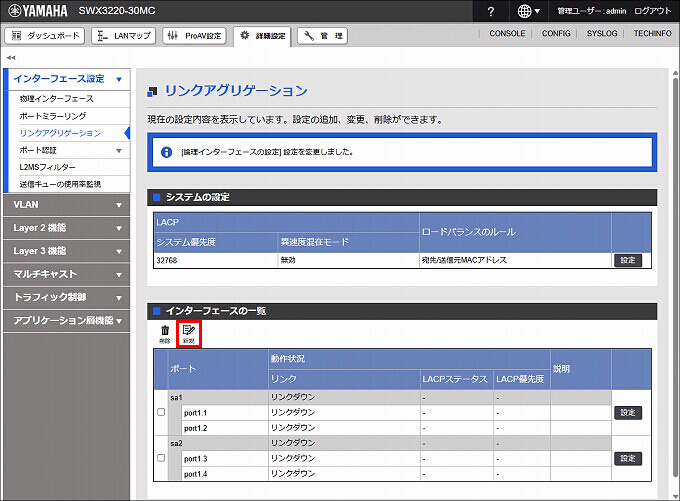

17. インターフェースの一覧の「新規」をクリックします。

18. 論理インターフェースの設定をします。

論理インターフェース	スタティック論理インターフェース
インターフェース番号	3
動作	インターフェースを有効にする

19. 所属ポートの「選択」をクリックします。

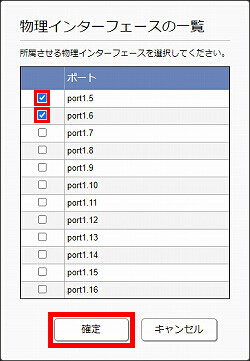

20. 物理インターフェースの選択をして、「確定」をクリックします。

ポート	port1.5 port1.6

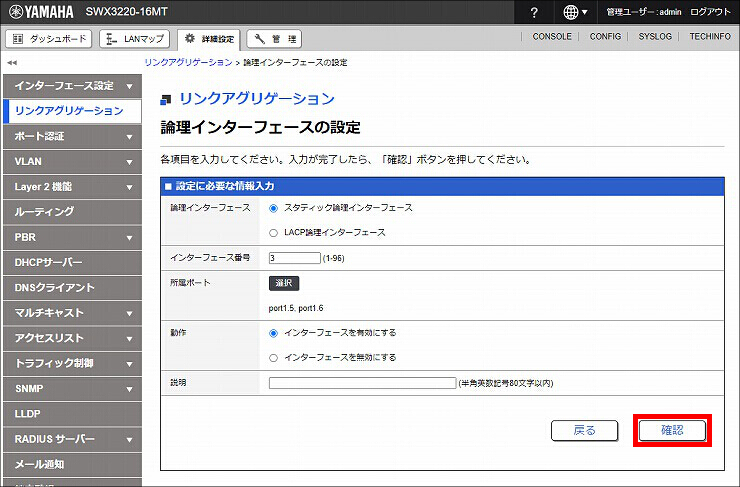

21.「確認」をクリックします。

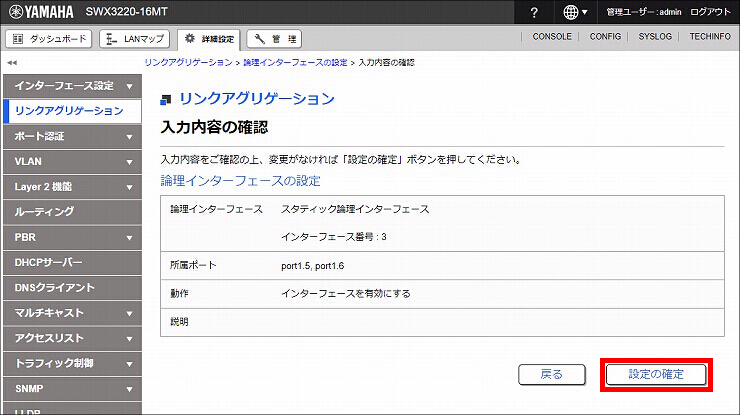

22. 設定内容を確認して問題がなければ、「設定の確定」をクリックします。

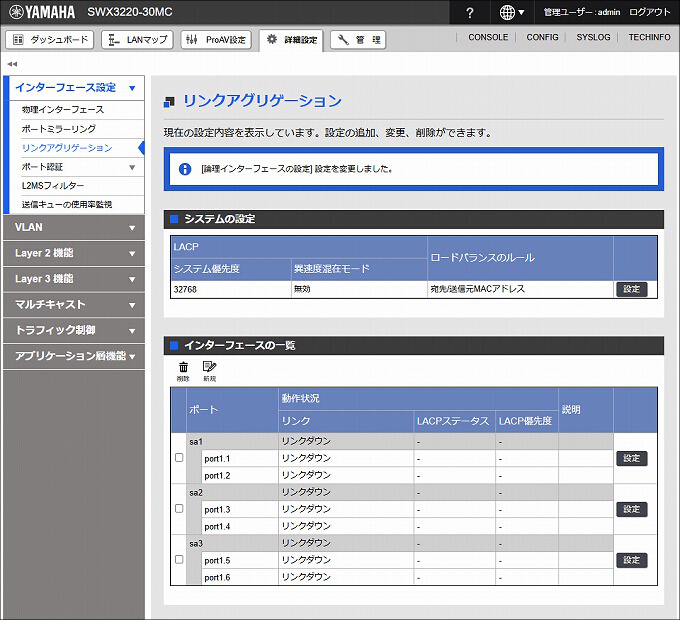

23. リンクアグリゲーションが設定されました。以上で、コアスイッチの設定は完了です。

フロアスイッチ(1) / フロアスイッチ(2)

本設定例では、SWX2320 のWeb GUIを用いて設定手順をご紹介します。
ご利用の機種によって、項目やボタン名が異なる場合がありますが、設定内容に相違はございません。

リンクアグリゲーションの設定

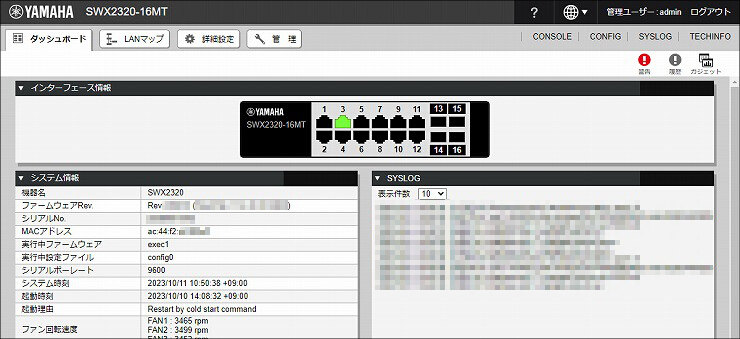

1. スイッチのWeb GUIを開きます。

2.「スイッチのIPアドレスを変更する」にしたがって、スイッチのIPアドレスを設定します。

IPアドレス	他のスイッチと重複しないIPアドレス

3.「詳細設定」をクリックします。

4.「インターフェース設定」をクリックします。

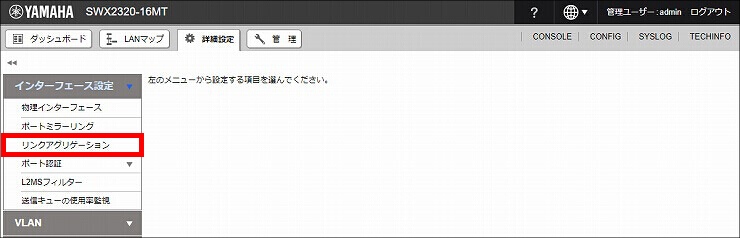

5.「リンクアグリゲーション」をクリックします。

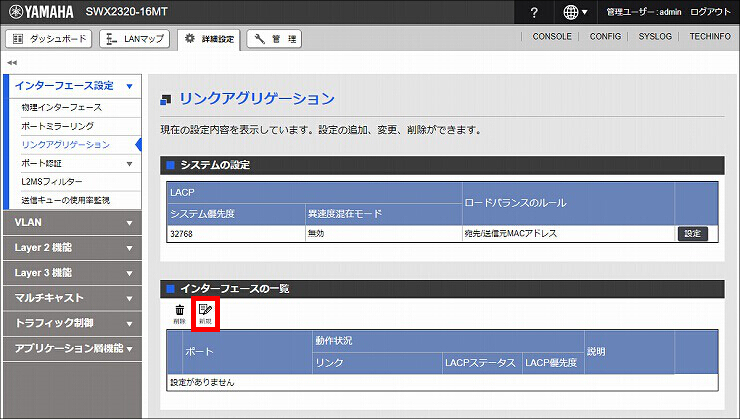

6. インターフェースの一覧の「新規」をクリックします。

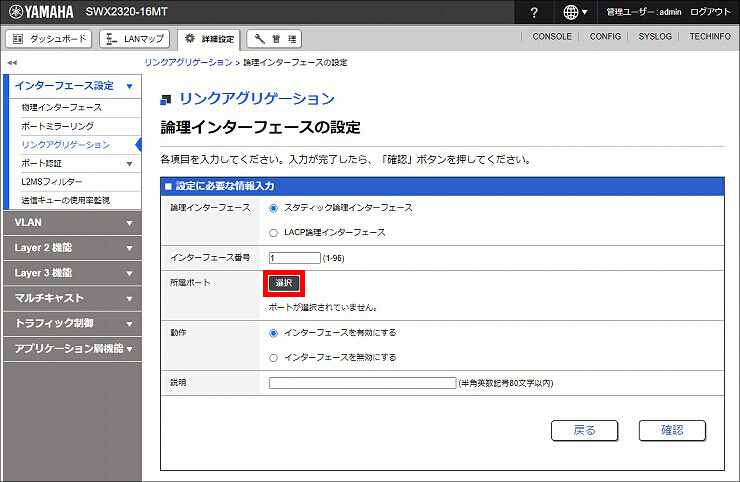

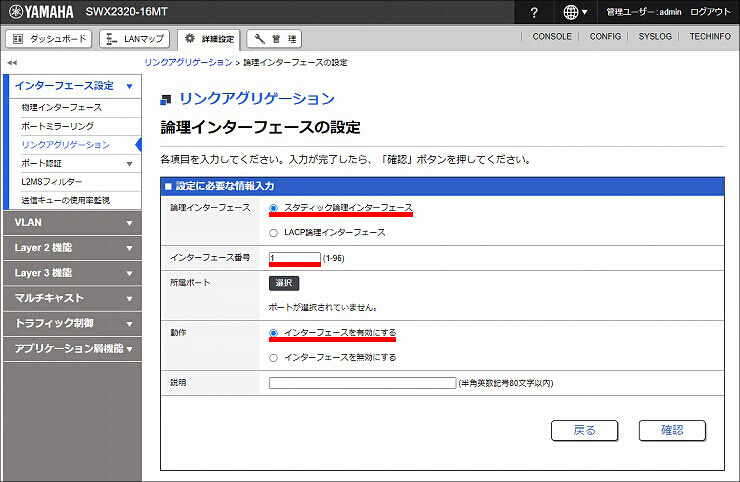

7. 論理インターフェースの設定をします。

論理インターフェース	スタティック論理インターフェース
インターフェース番号	1
動作	インターフェースを有効にする

8. 所属ポートの「選択」をクリックします。

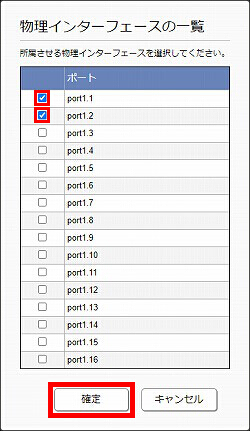

9. 物理インターフェースの選択をして、「確定」をクリックします。

ポート	port1.1 port1.2

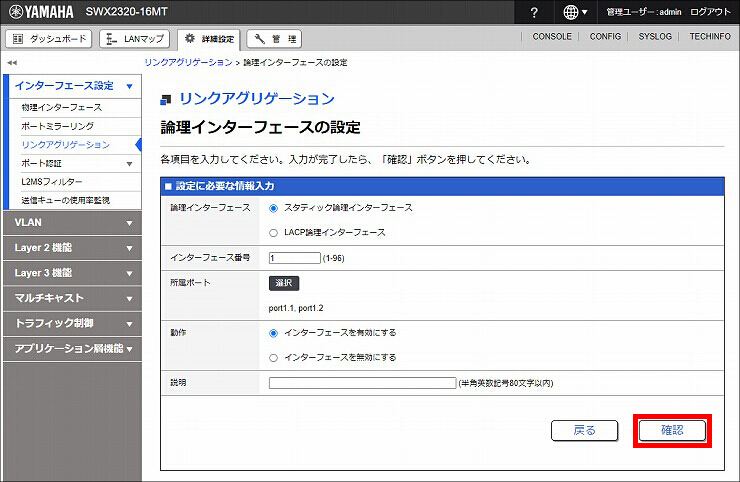

10.「確認」をクリックします。

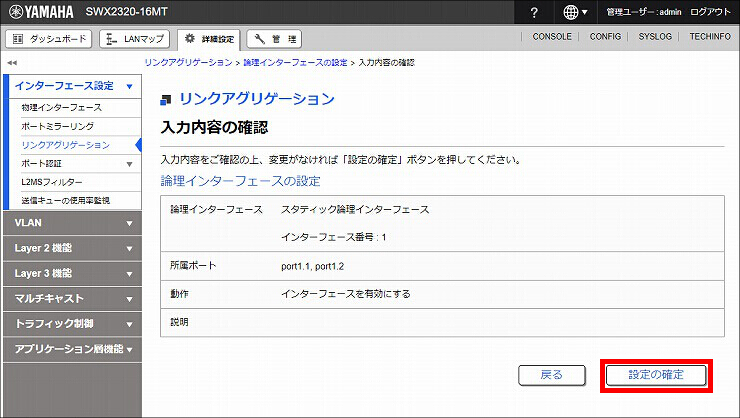

11. 設定内容を確認して問題がなければ、「設定の確定」をクリックします。

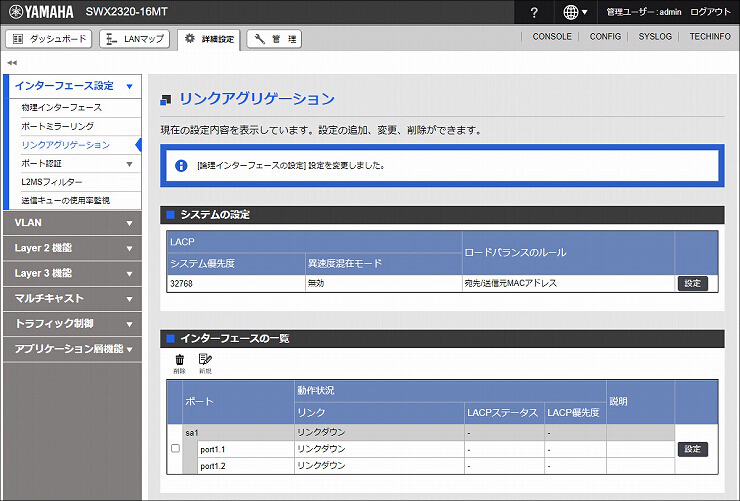

12. リンクアグリゲーションが設定されました。以上で、フロアスイッチの設定は完了です。

※上記操作による設定（Config）を取り出すことができます。

コアスイッチ　L3スイッチ Configのサンプル

フロアスイッチ(1)、フロアスイッチ(2)　インテリジェントL2スイッチ Configのサンプル

フロアスイッチ(1)、フロアスイッチ(2)　SWX2221P / SWX2220P / SWX2220 Configのサンプル

フロアスイッチ(1)、フロアスイッチ(2)　SWX2210P / SWX2210 Configのサンプル

※管理パスワードの変更方法は、管理パスワードの変更(スイッチ)をご覧ください。

ルーターの設定例

コマンド設定

LANインターフェースの設定	ip lan1 address 192.168.100.1/24
リンクアグリゲーションの設定	lan link-aggregation static 1 lan1:1 lan1:2
DHCPの設定	dhcp service server dhcp server rfc2131 compliant except remain-silent dhcp scope 1 192.168.100.2-192.168.100.191/24

※上記操作による設定（Config）を取り出すことができます。

ルーター Configのサンプル

※ネットワーク機器を安全にお使いいただくために、管理パスワードの変更(ルーター)を推奨します。

【ご注意】
本設定例は、設定の参考例を示したもので、動作を保証するものではございません。
ご利用いただく際には、十分に評価・検証を実施してください。
