LANの見える化とトラフィックの観測機能で日頃の保守を軽減する

管理番号：YMHSW-16207
（最終更新日: 2026/1/7）

設定概要

ネットワークの保守に役立つ、「LANマップ」と「トラフィックの観測」をご紹介します。

LANマップは、ネットワーク全体の構成を可視化する機能です。接続されているヤマハネットワーク機器(ヤマハスイッチ、ヤマハ無線LANアクセスポイント)については、確認に加えて、設定もできます。

トラフィックの観測は、スイッチの集計データ(トラフィック情報、リソース情報、消費電力情報)をバックアップする機能です。過去の状態を確認できるため、ネットワークトラブルの早期解決につながります。
※ 集計データのバックアップは、100ギガビット/25ギガビット対応スイッチでは自動的にスイッチ本体に保存されます。その他の機種では、集計データをSDカードにバックアップするかどうかの選択ができます。

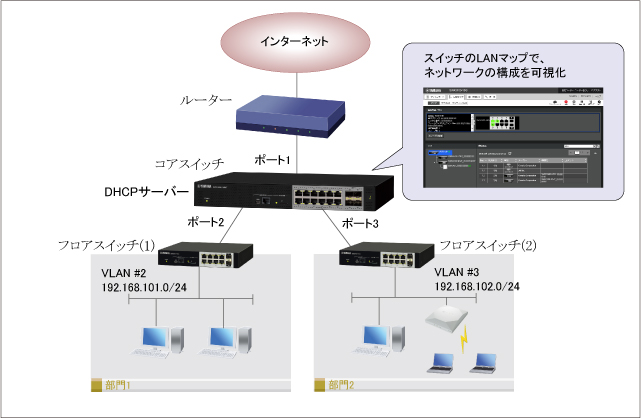

本設定例では、以下の構成で説明します。

コアスイッチ
- ポート1：ルーターと接続
- ポート2：VLAN #1
     ネットワークアドレス：192.168.101.0/24
     DHCPプール：192.168.101.2～192.168.101.191
- ポート2：VLAN #2
     ネットワークアドレス：192.168.102.0/24
     DHCPプール：192.168.102.2～192.168.102.191

対応機種

	10ギガビット/マルチギガビットスイッチ		ギガビットスイッチ
L3スイッチ	SWX3220		SWX3200 (Rev.4.00.08以降)	SWX3100 (Rev.4.01.08以降)

技術情報

	10ギガビット/マルチギガビットスイッチ	ギガビットスイッチ
LANマップ	SWX3220 (*) SWX3220	SWX3200	SWX3100
統計情報の管理	SWX3220 (*) SWX3220	SWX3200	SWX3100
VLAN	SWX3220 (*) SWX3220	SWX3200	SWX3100
DHCPサーバー	SWX3220 (*) SWX3220	SWX3200	SWX3100
ルーティングの管理	SWX3220 (*) SWX3220	SWX3200	SWX3100

(*) 100ギガビット/25ギガビット対応
SWX3220-30TCs / SWX3220-30MC

コアスイッチの設定例

Web GUI設定

設定の概要

以下の手順で設定を行います。
※集計データのバックアップには、事前にスイッチ本体にSDカードをセットする必要があります。

LANマップの設定：L2MSモードをマネージャーに設定して、LANマップを使用可能にします。
VLANの設定：VLANを新規作成します。
DHCPサーバーの設定：DHCPサーバー機能で割り当てるIPアドレスの範囲を設定します。
DNSクライアントの設定：名前解決時に問い合わせるDNSサーバーの設定をします。
ルーティングの設定：デフォルトゲートウェイの設定をします。
集計データのバックアップ：トラフィック情報などのバックアップ設定をします。

LANマップの設定

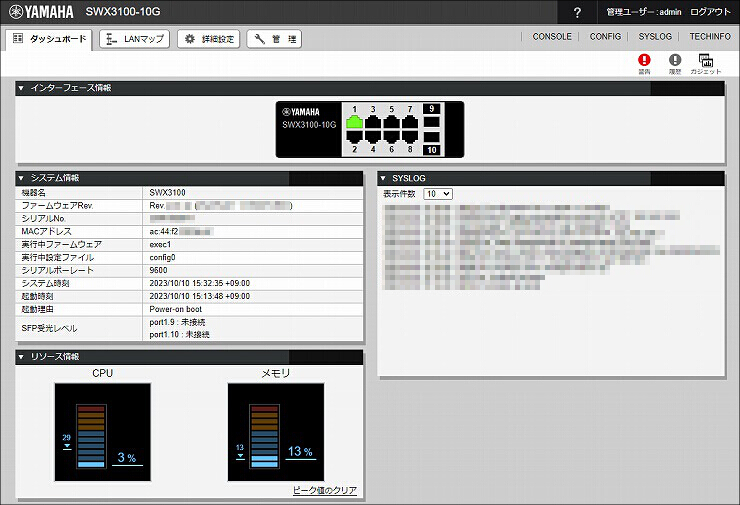

1. スイッチのWeb GUIを開きます。

2.「LANマップ」をクリックします。

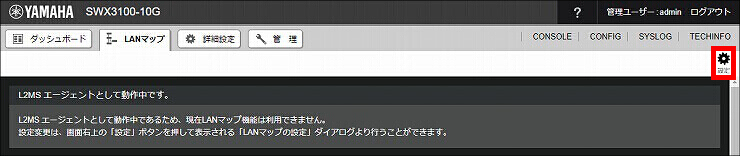

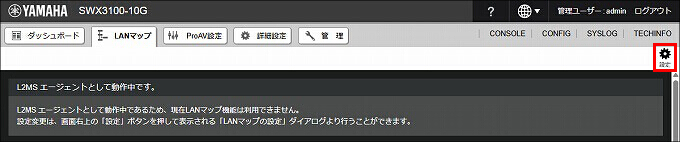

3.「設定」をクリックします。

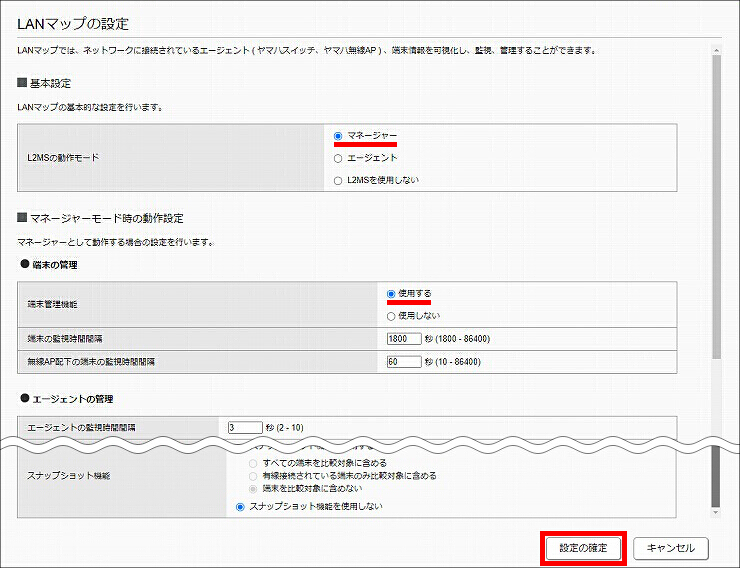

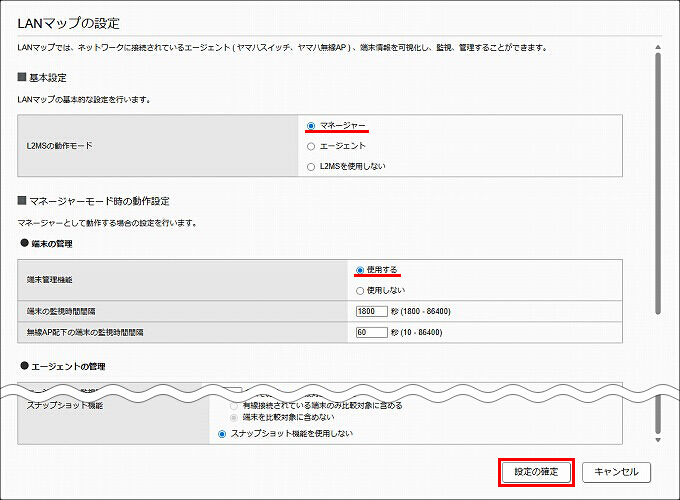

4.「LANマップの設定」を設定して、「設定の確定」をクリックします。

※リビジョンによっては、再起動をうながす画面が表示されます。
その場合は、画面の指示に従って、再起動を実行してください。

基本設定 > L2MSの動作モード	マネージャー
マネージャーモード時の動作設定 > 端末管理機能	使用する

5. LANマップの設定が完了しました。

VLANの設定

1.「詳細設定」をクリックします。

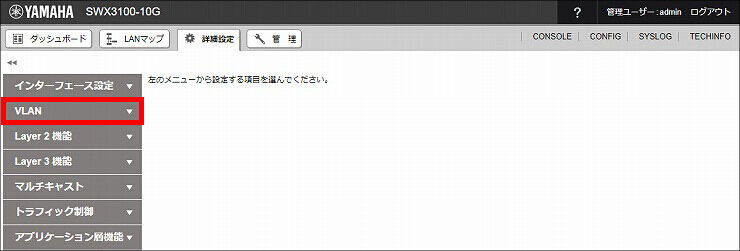

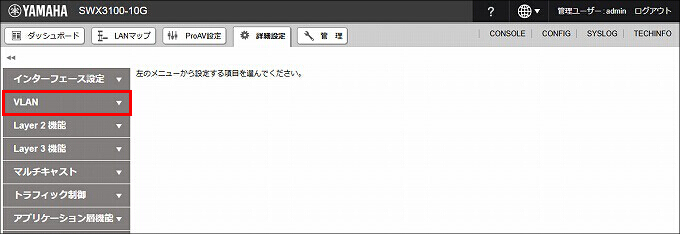

2.「VLAN」をクリックします。

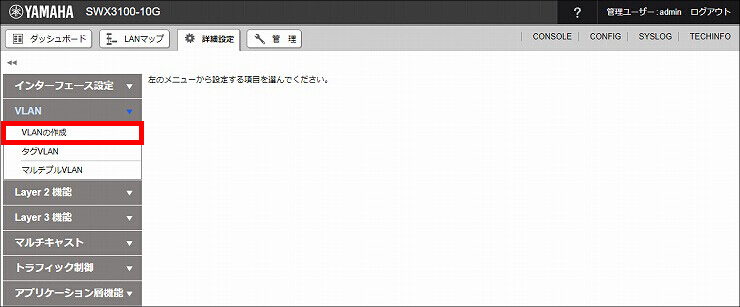

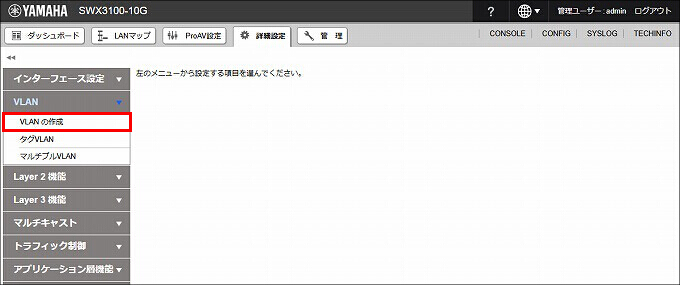

3.「VLAN の作成」をクリックします。

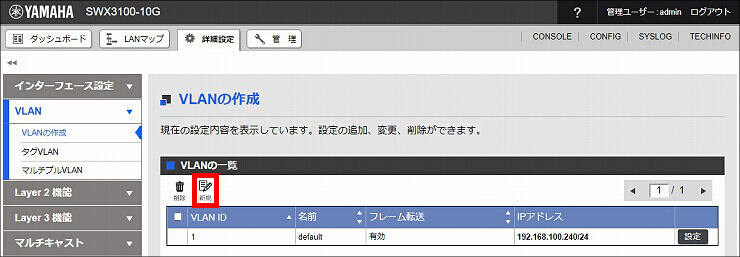

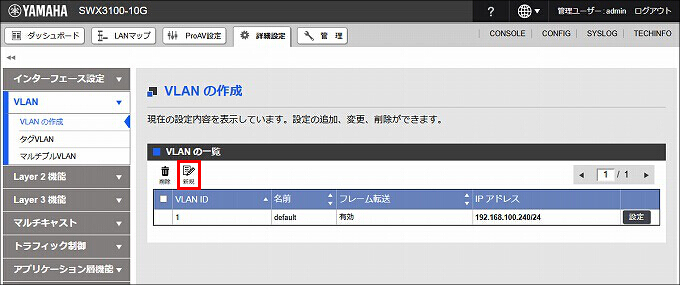

4.「新規」をクリックします。

5.「VLAN の設定」の項目を入力して、「確認」をクリックします。

IPv4 アドレス	固定の IP アドレスを設定する 192.168.101.1/24

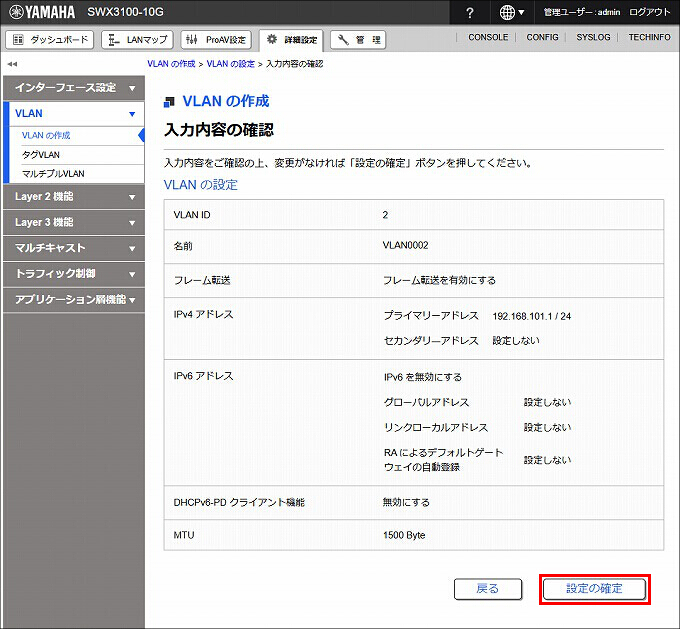

6. 設定内容を確認して問題がなければ、「設定の確定」をクリックします。

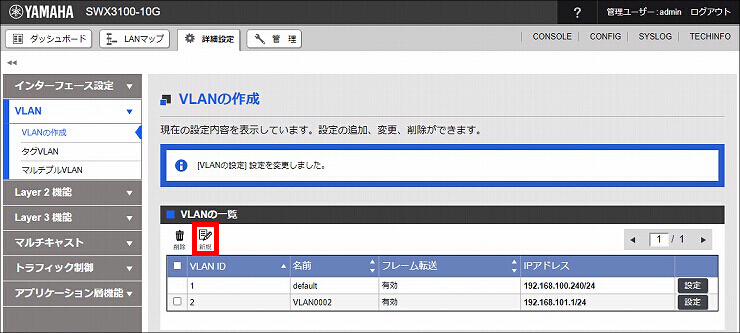

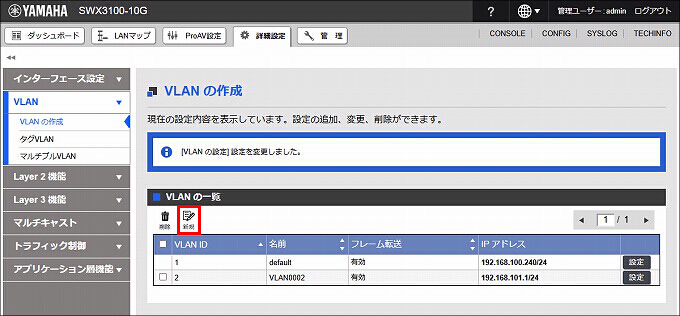

7.「新規」をクリックします。

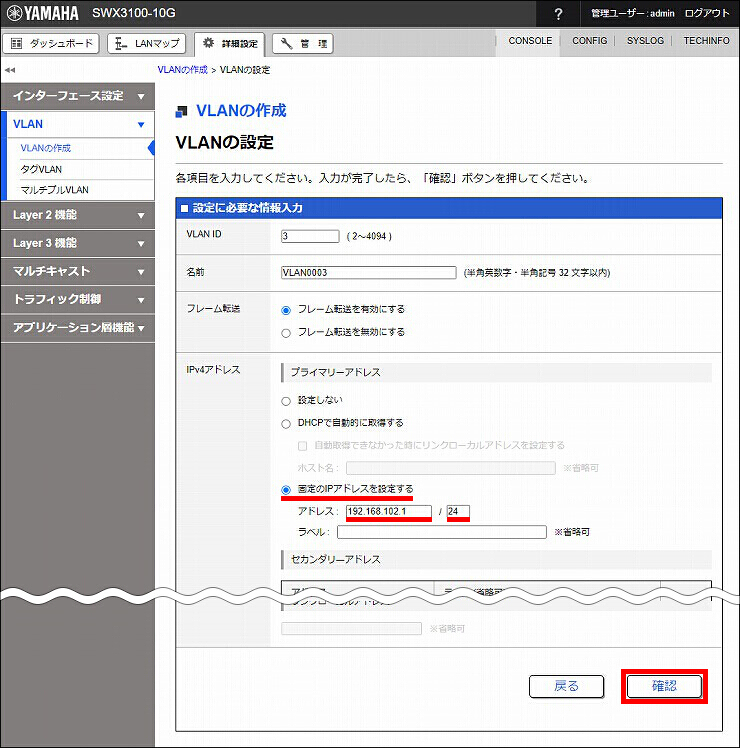

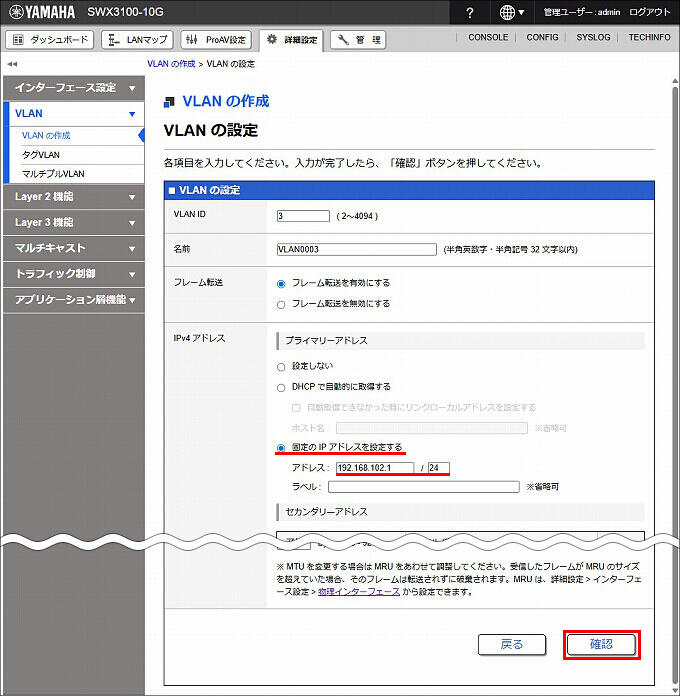

8.「VLAN の設定」の項目を入力して、「確認」をクリックします。

IPv4 アドレス	固定の IP アドレスを設定する 192.168.102.1/24

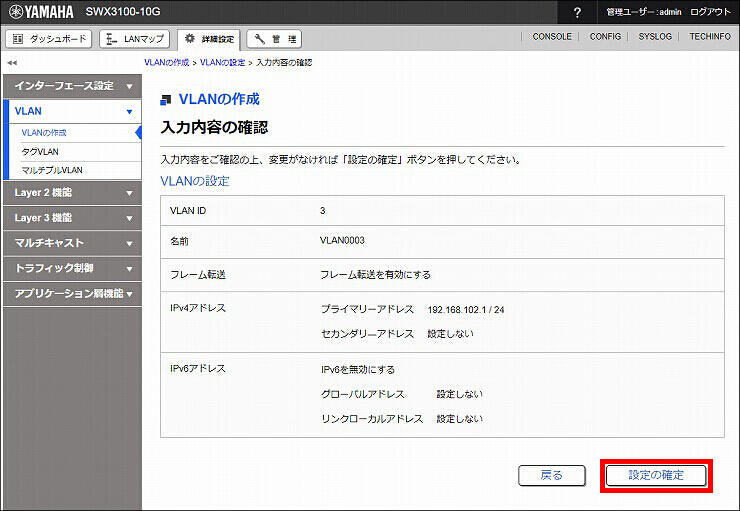

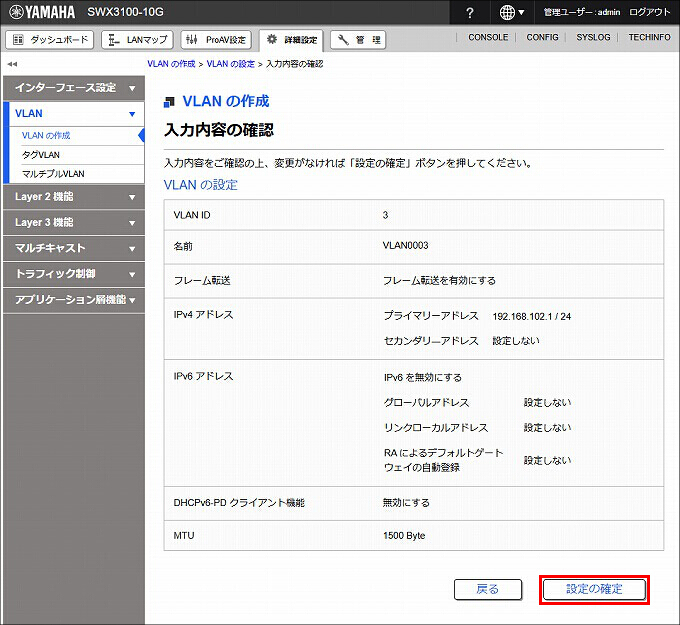

9. 設定内容を確認して問題がなければ、「設定の確定」をクリックします。

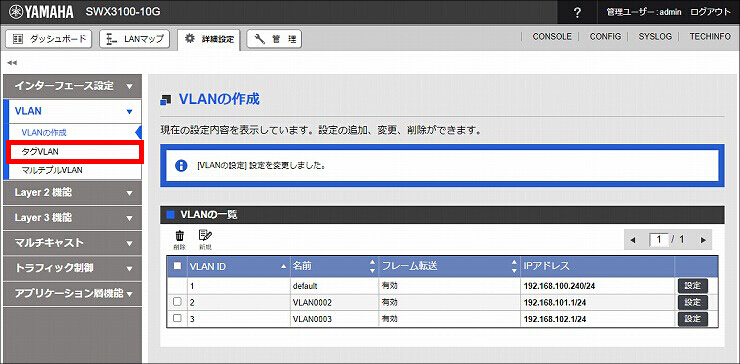

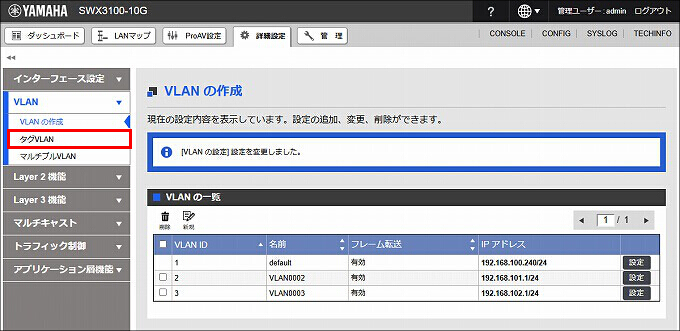

10. VLAN の作成が完了しました。「タグVLAN」をクリックします。

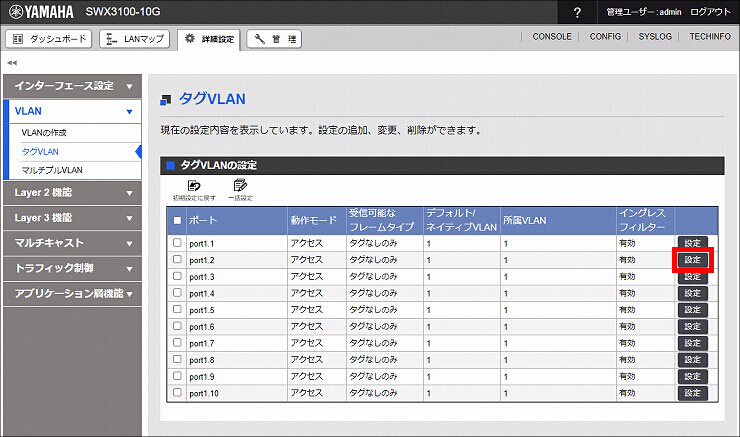

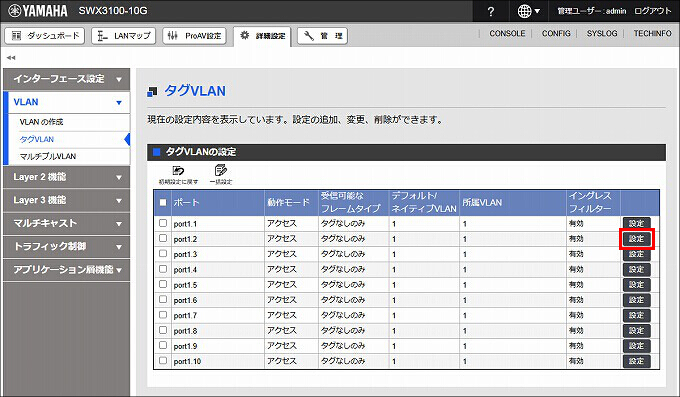

11.「ポート1.2」の「設定」をクリックします。

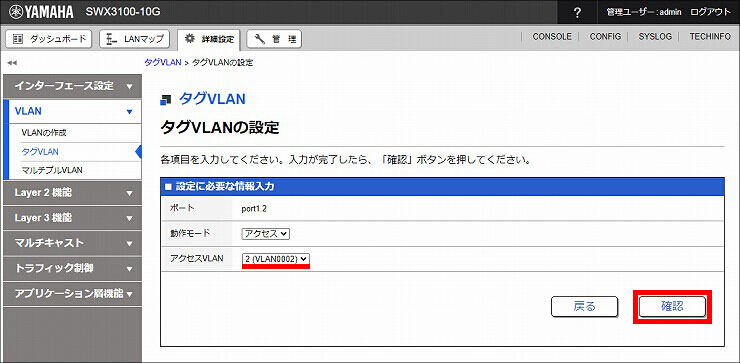

12.「タグVLANの設定」をして、「確認」をクリックします。

アクセスVLAN	2 (VLAN0002)

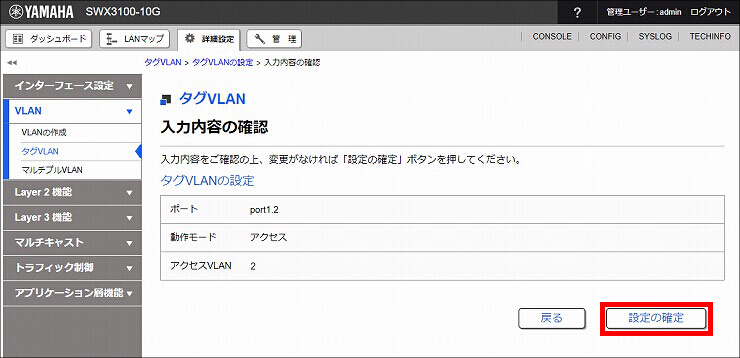

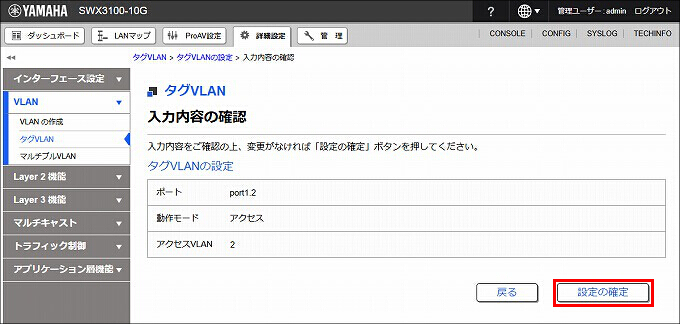

13. 設定内容を確認して問題がなければ、「設定の確定」をクリックします。

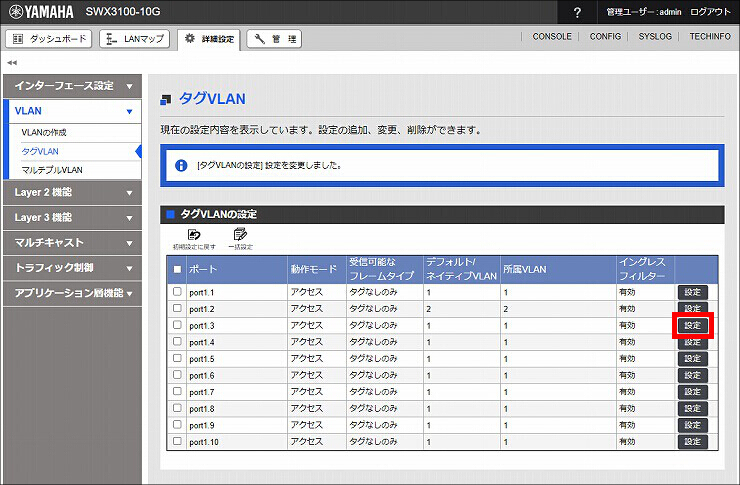

14.「ポート1.3」の「設定」をクリックします。

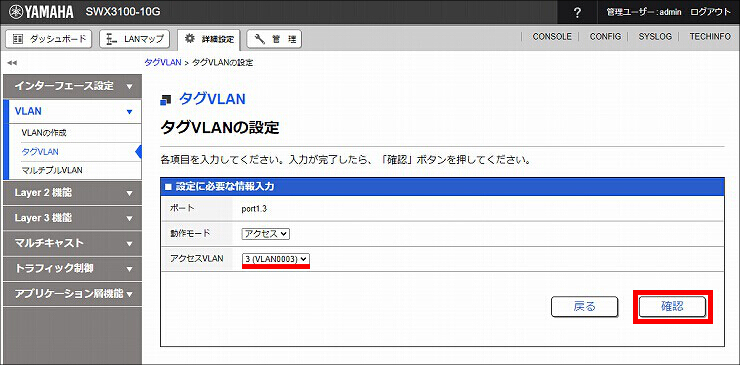

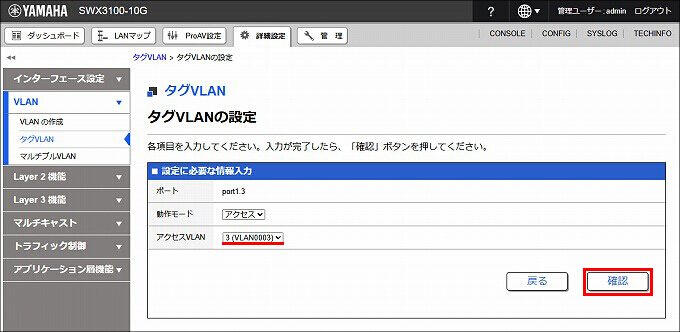

15.「タグVLANの設定」をして、「確認」をクリックします。

アクセスVLAN	3 (VLAN0003)

16. 設定内容を確認して問題がなければ、「設定の確定」をクリックします。

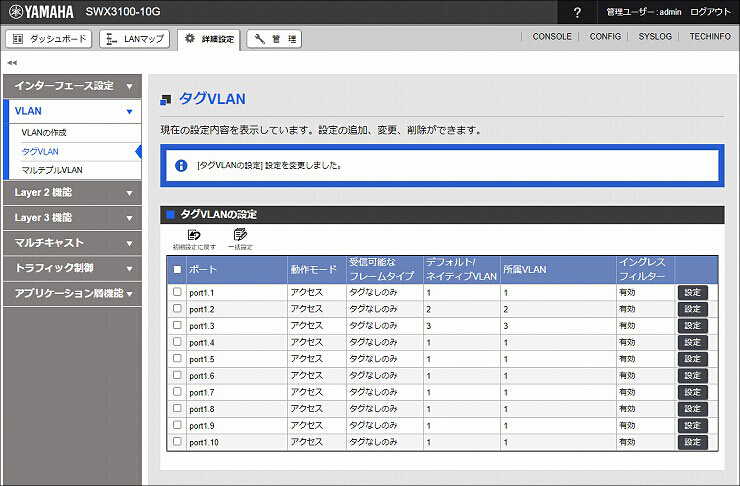

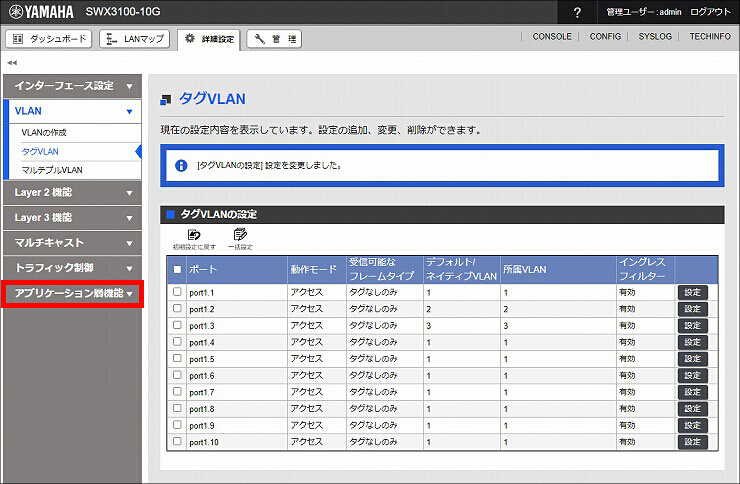

17. タグVLANの設定が完了しました。

DHCPサーバーの設定

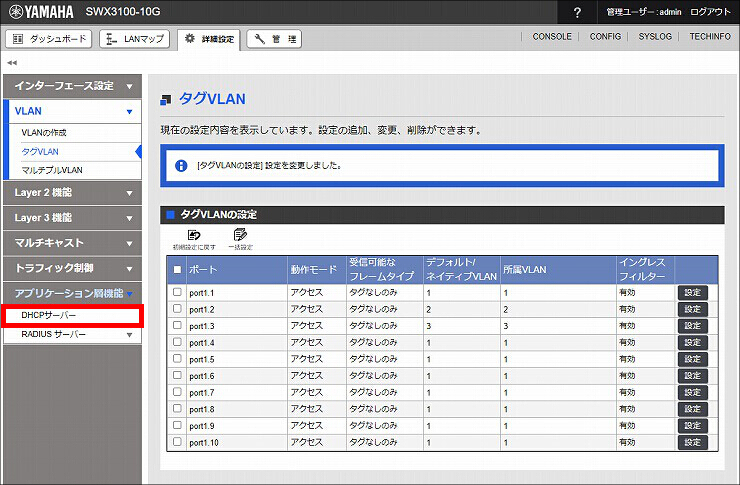

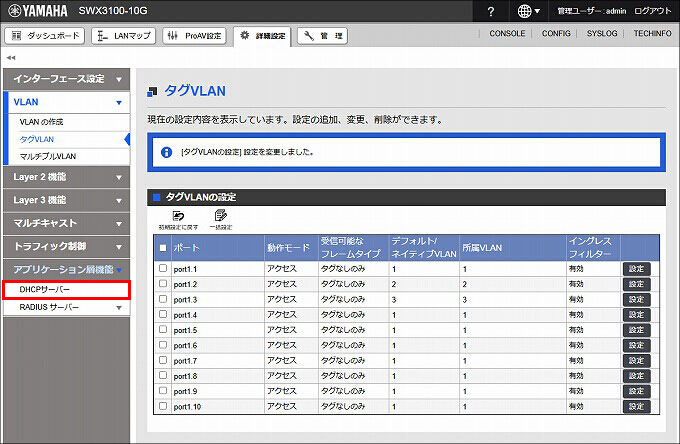

1.「アプリケーション層機能」をクリックします。

2.「DHCPサーバー」をクリックします。

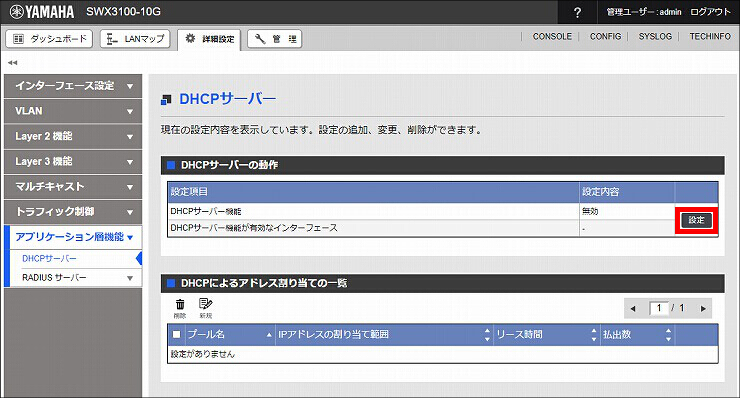

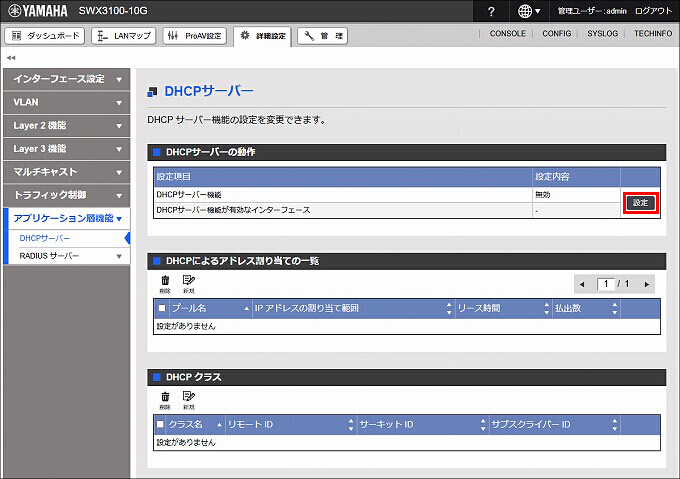

3.「DHCPサーバーの動作」の「設定」をクリックします。

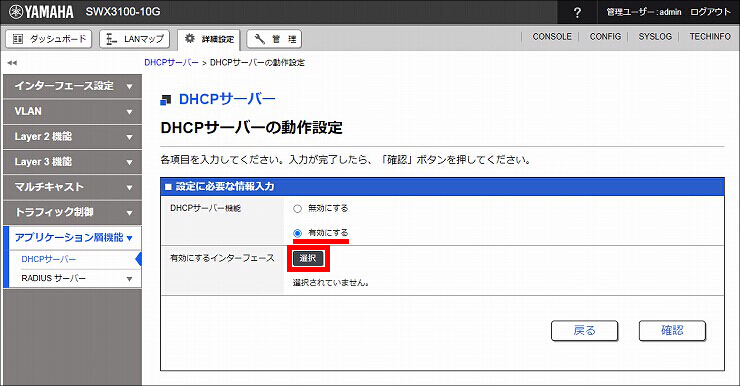

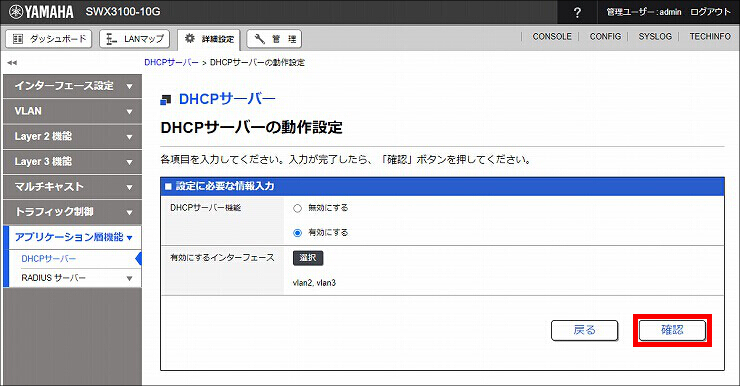

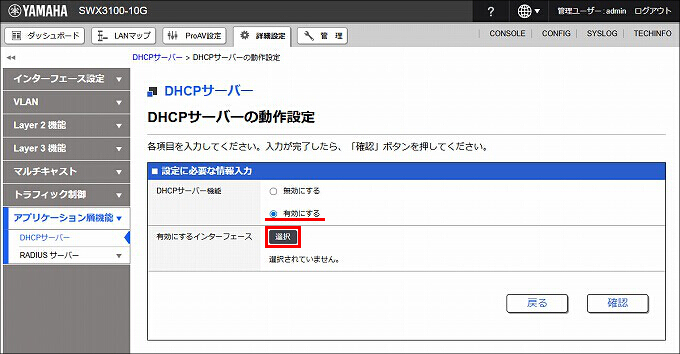

4. DHCPサーバー機能を「有効にする」にして、「選択」をクリックします。

5. vlan2 と vlan3 にチェックを入れて、「確定」をクリックします。

6.「確認」をクリックします。

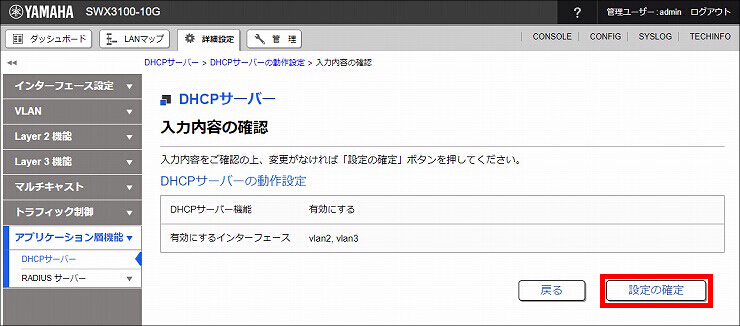

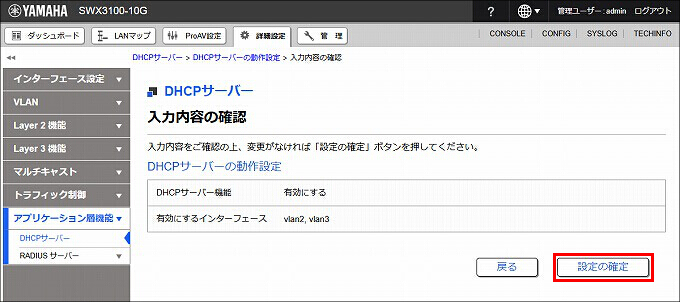

7. 設定内容を確認して問題がなければ、「設定の確定」をクリックします。

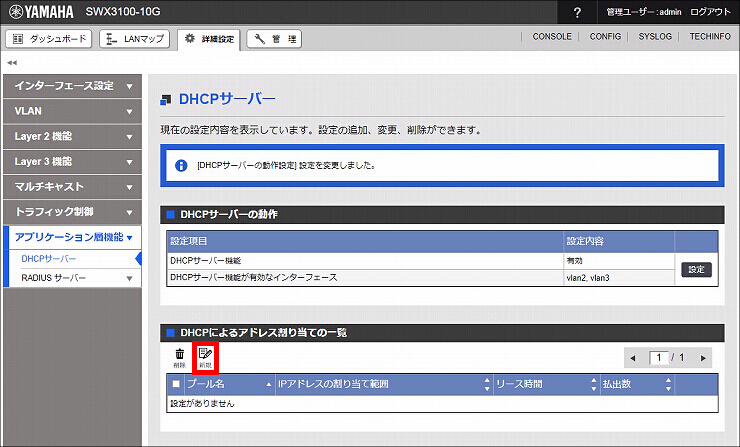

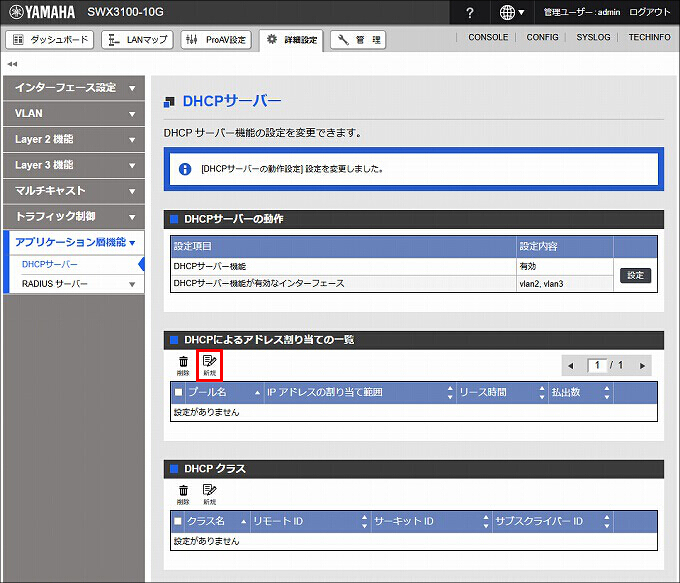

8.「DHCPによるアドレス割り当ての一覧」の「新規」をクリックします。

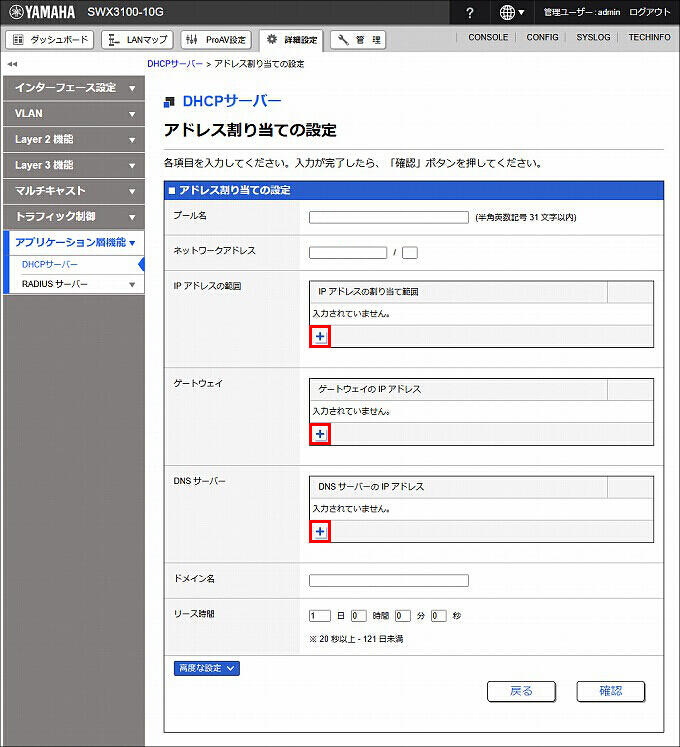

9. 各項目の「＋」をクリックします。

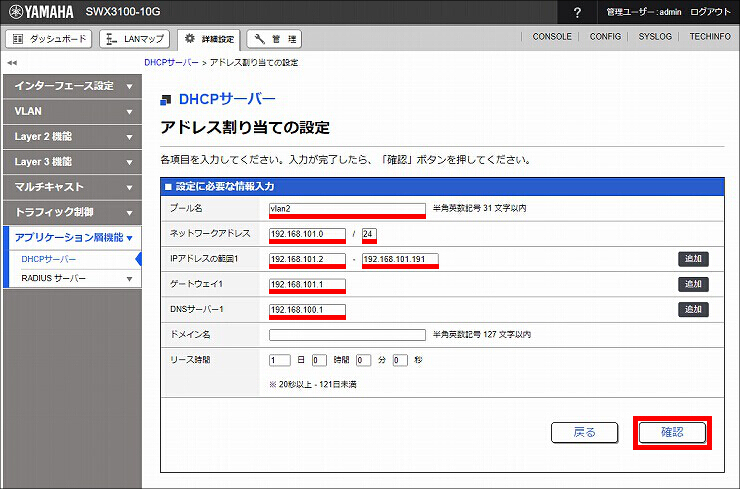

10.「アドレス割り当ての設定」を設定して、「確認」をクリックします。

プール名	任意の文字列
ネットワークアドレス	192.168.101.0/24
IP アドレスの範囲	IP アドレスの割り当て範囲 192.168.101.2 - 192.168.101.191
ゲートウェイ	ゲートウェイの IP アドレス 192.168.101.1
DNS サーバー	DNS サーバーの IP アドレス 192.168.100.1

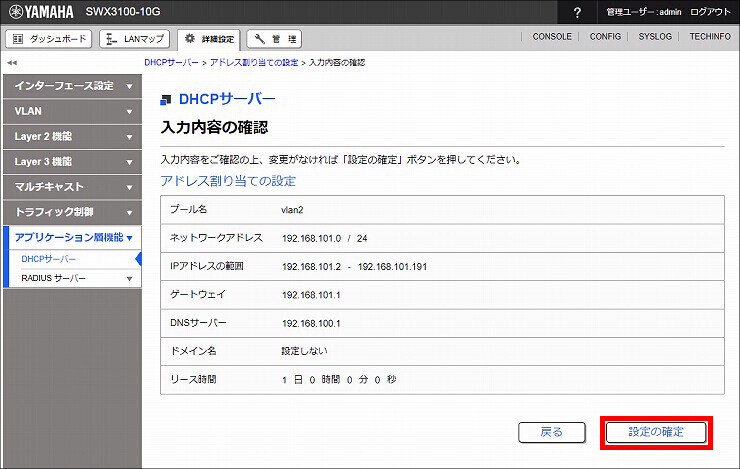

11. 設定内容を確認して問題がなければ、「設定の確定」をクリックします。

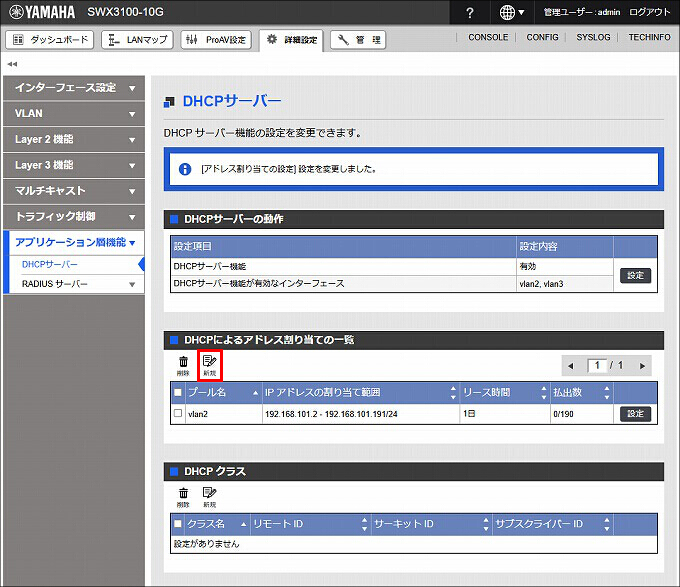

12.「DHCPによるアドレス割り当ての一覧」の「新規」をクリックします。

13. 各項目の「＋」をクリックします。

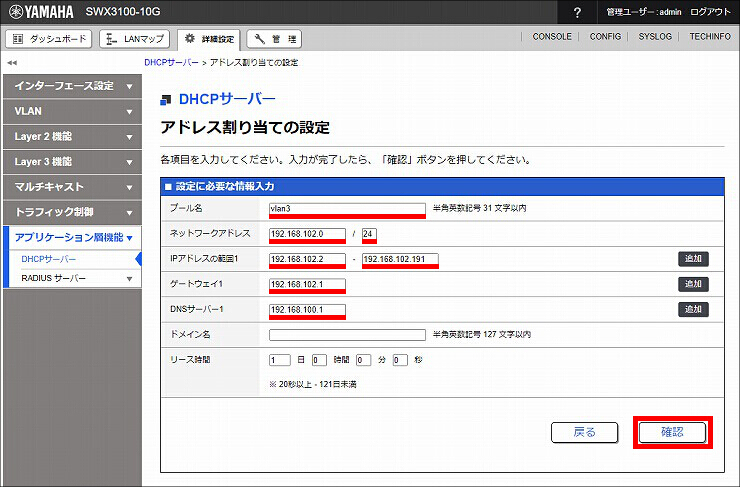

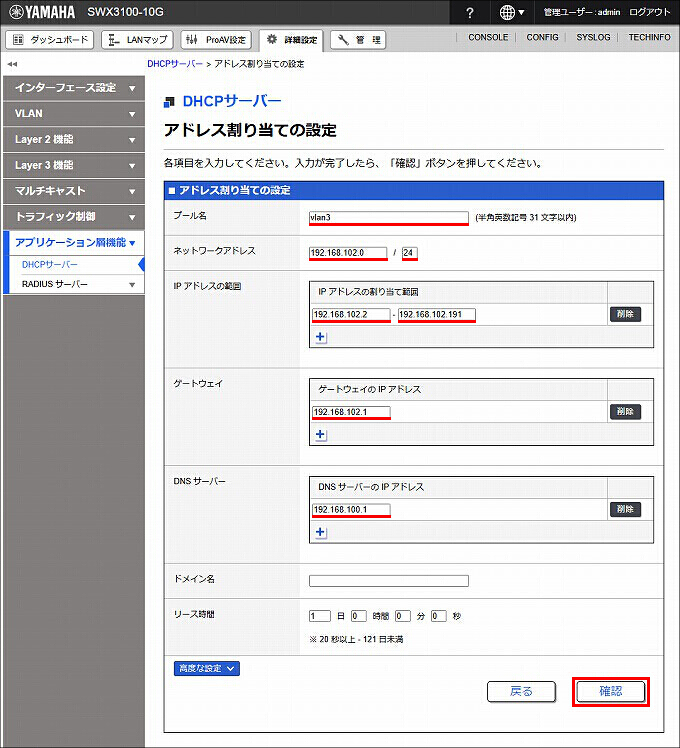

14.「アドレス割り当ての設定」を設定して、「確認」をクリックします。

プール名	任意の文字列
ネットワークアドレス	192.168.102.0/24
IP アドレスの範囲	IP アドレスの割り当て範囲 192.168.102.2 - 192.168.102.191
ゲートウェイ	ゲートウェイの IP アドレス 192.168.102.1
DNS サーバー	DNS サーバーの IP アドレス 192.168.100.1

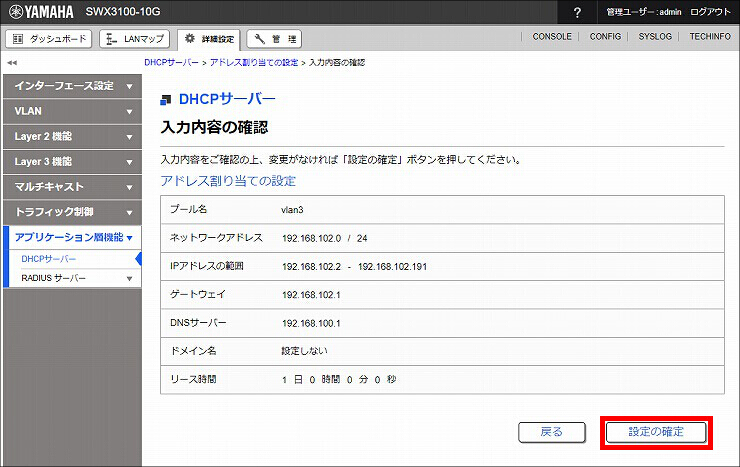

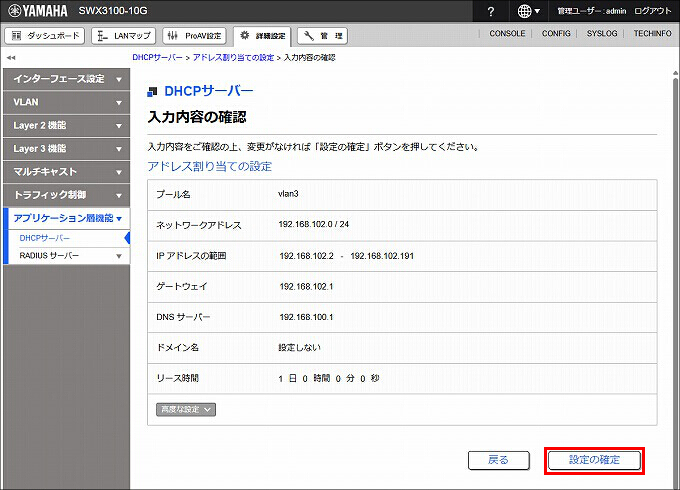

15. 設定内容を確認して問題がなければ、「設定の確定」をクリックします。

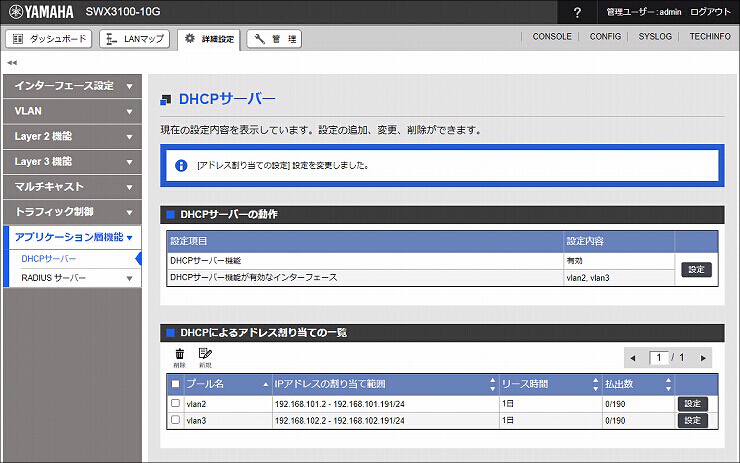

16. DHCPサーバーの設定が完了しました。

DNSクライアントの設定

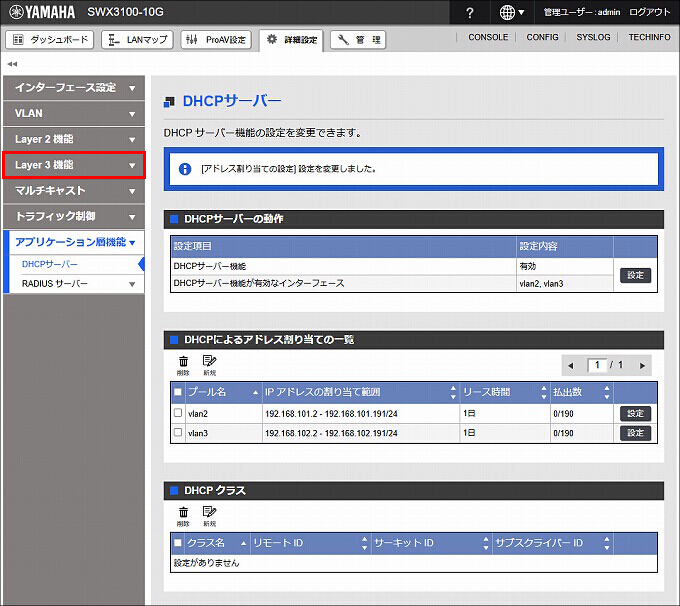

1.「Layer 3 機能」をクリックします。

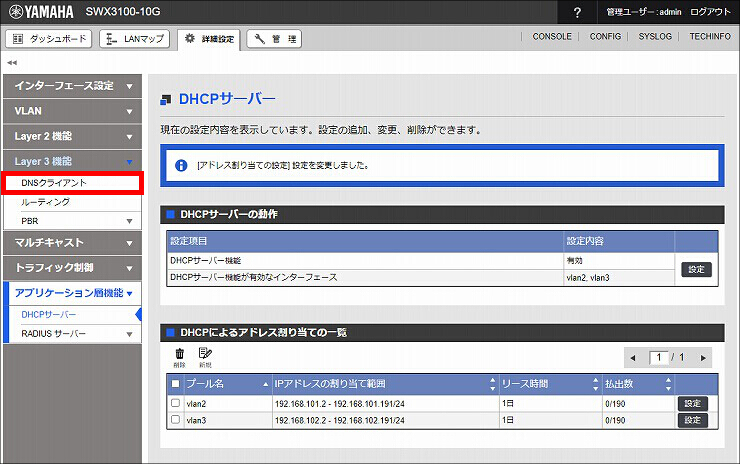

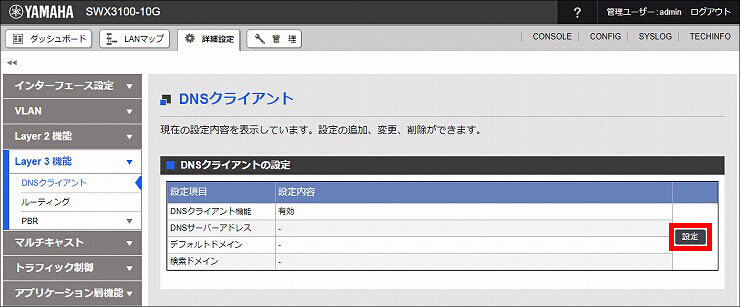

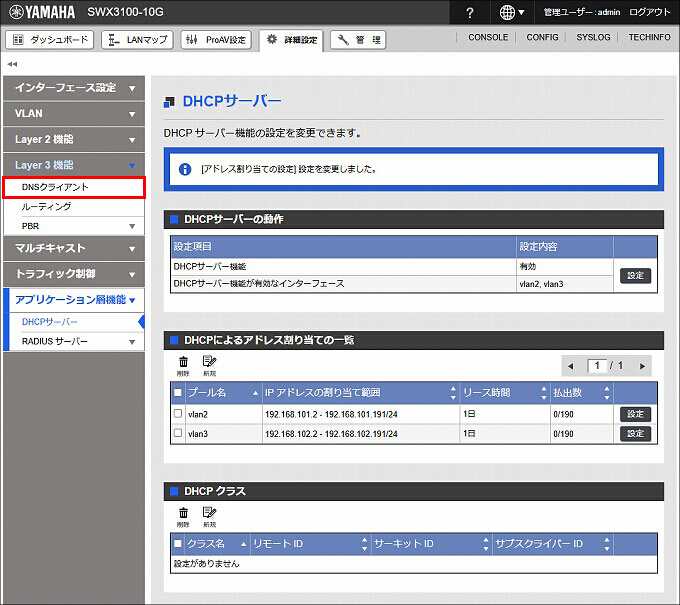

2.「DNSクライアント」をクリックします。

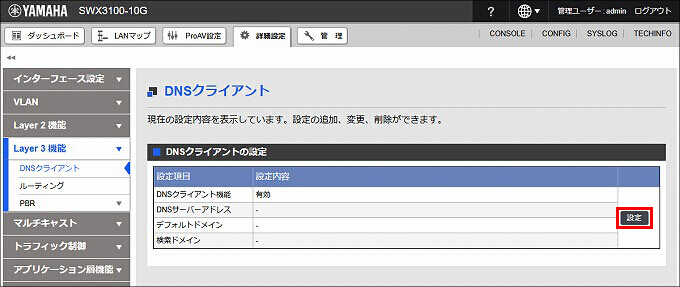

3.「設定」をクリックします。

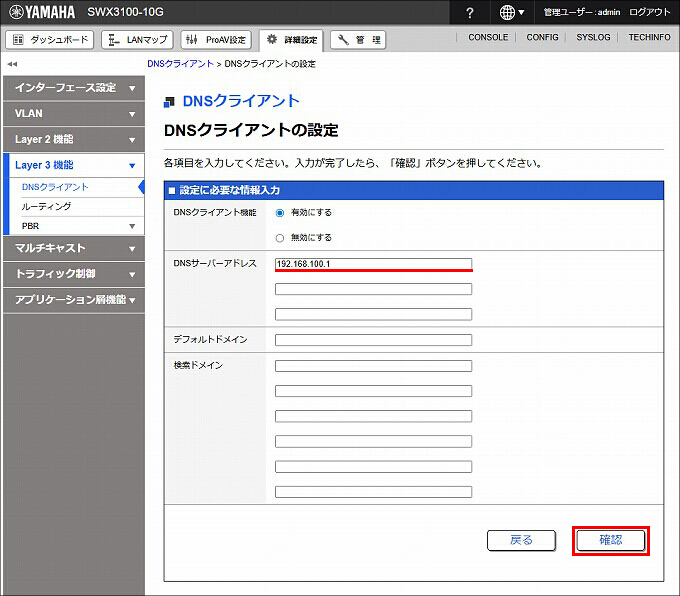

4.「DNSクライアントの設定」の項目を入力して、「確認」をクリックします。

DNSサーバーアドレス	192.168.100.1

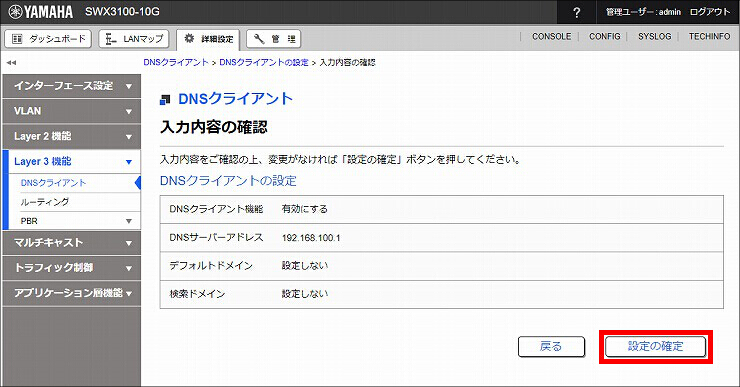

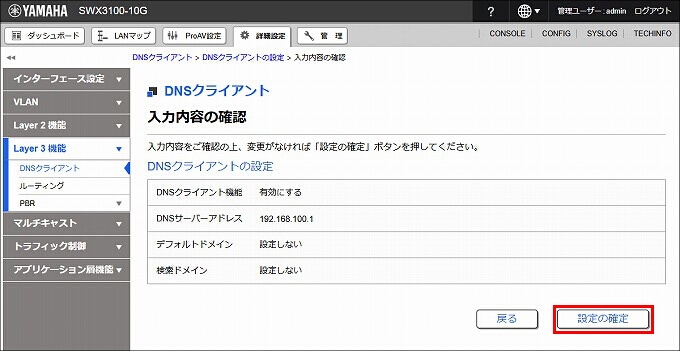

5. 設定内容を確認して問題がなければ、「設定の確定」をクリックします。

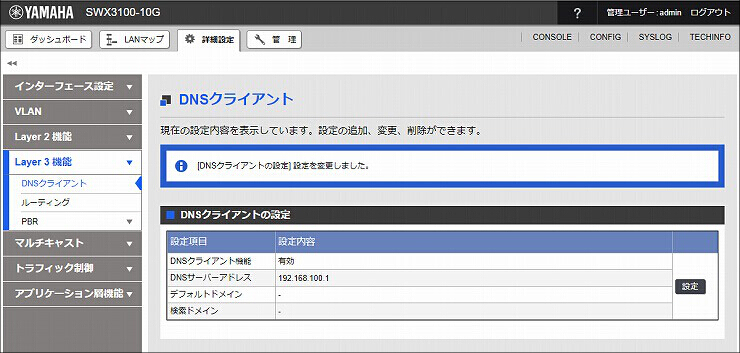

6. DNSクライアントの設定が完了しました。

ルーティングの設定

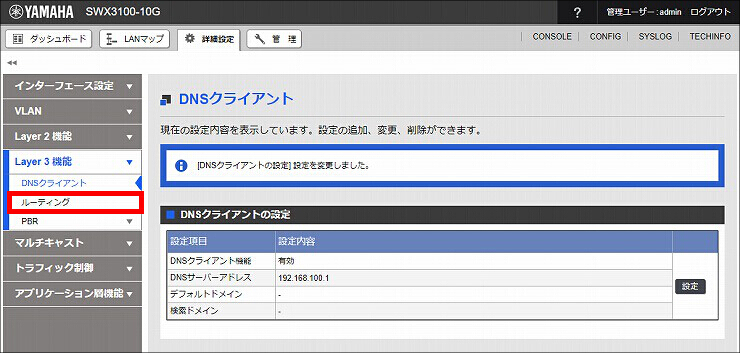

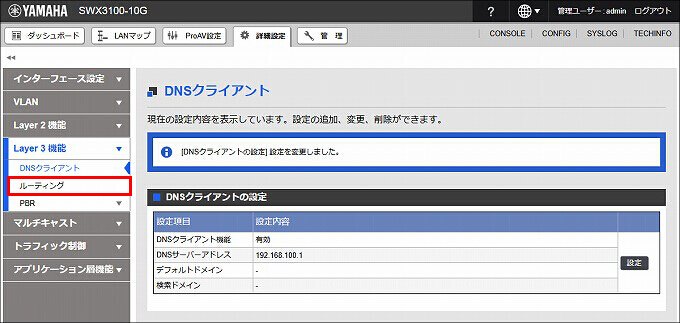

1.「ルーティング」をクリックします。

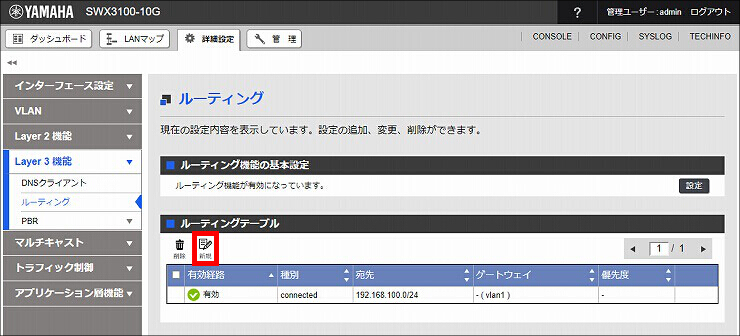

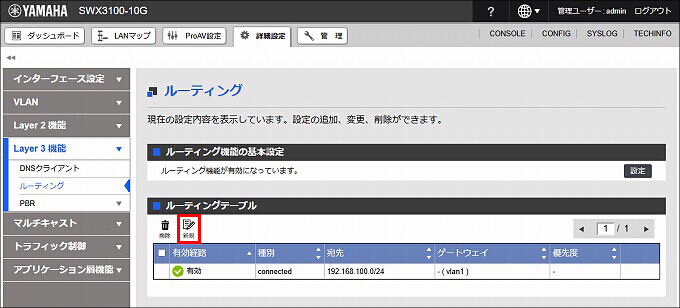

2.「新規」をクリックします。

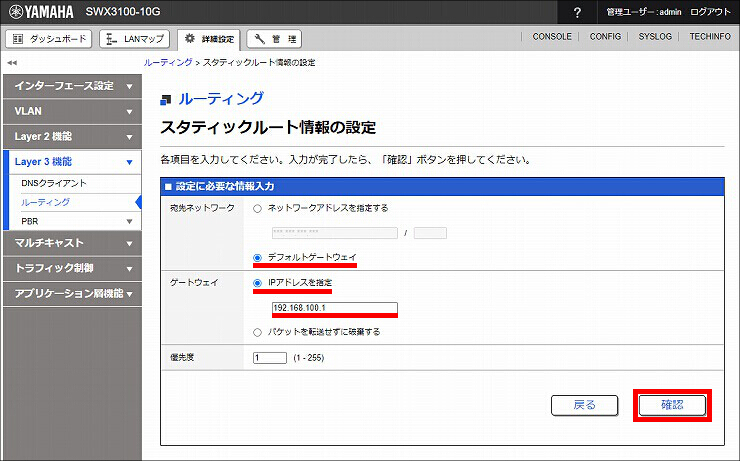

3.「スタティックルート情報の設定」の各項目を入力して、「確認」をクリックします。

宛先ネットワーク	デフォルトゲートウェイ
ゲートウェイ	IPアドレスを指定 192.168.100.1

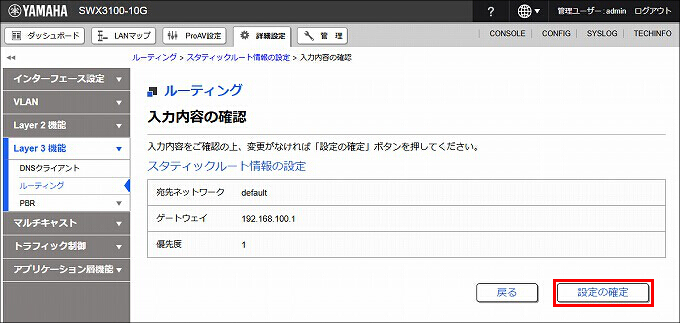

4. 設定内容を確認して問題がなければ、「設定の確定」をクリックします。

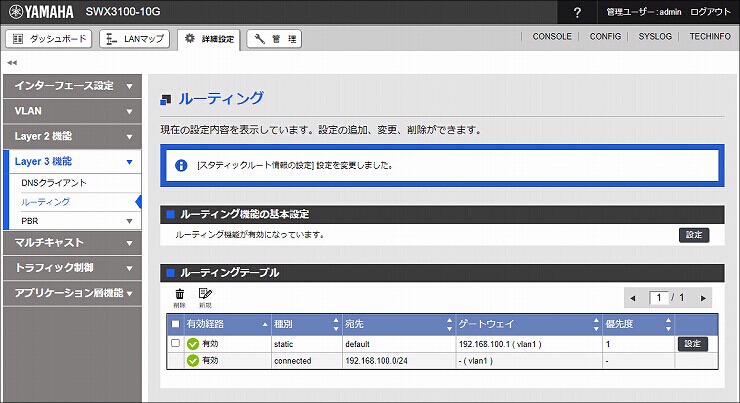

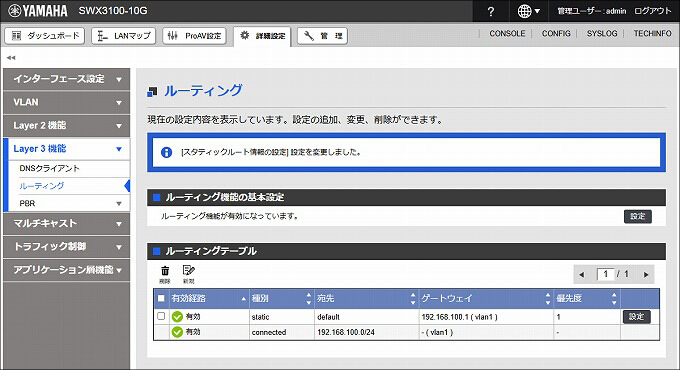

5. ルーティングの設定が完了しました。

集計データのバックアップ

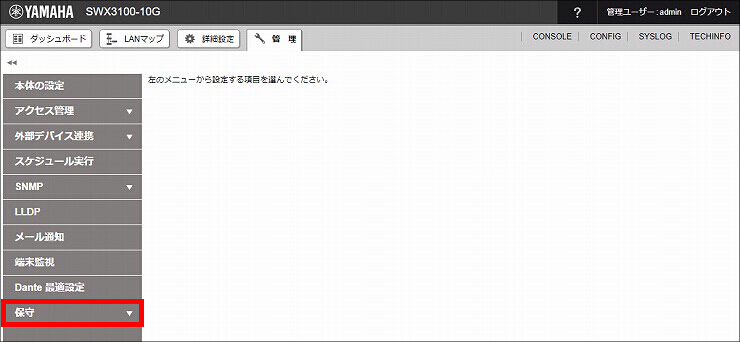

1.「管理」をクリックします。

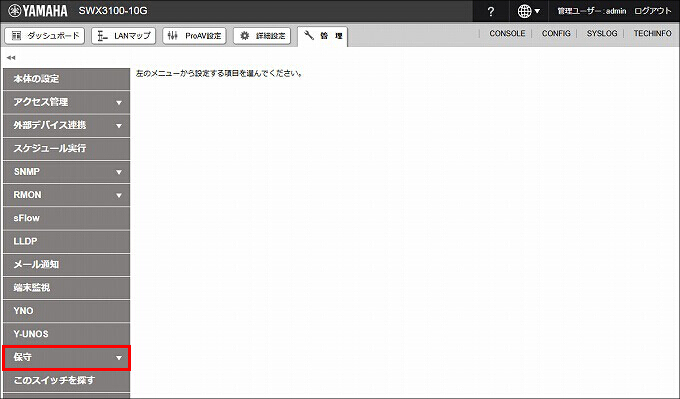

2.「保守」をクリックします。

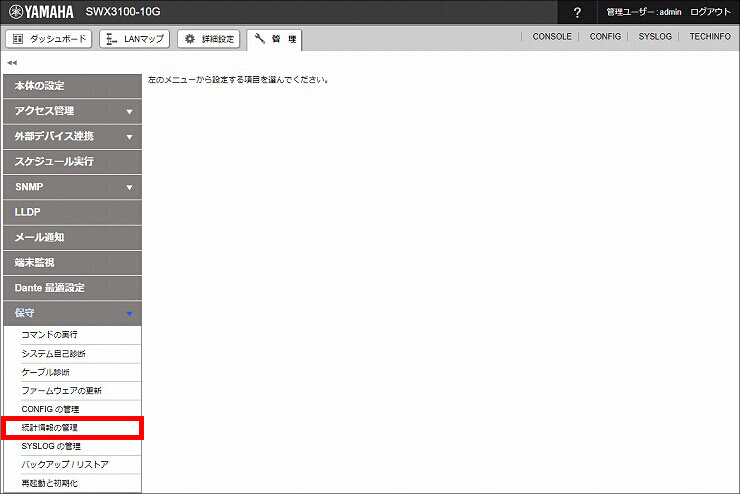

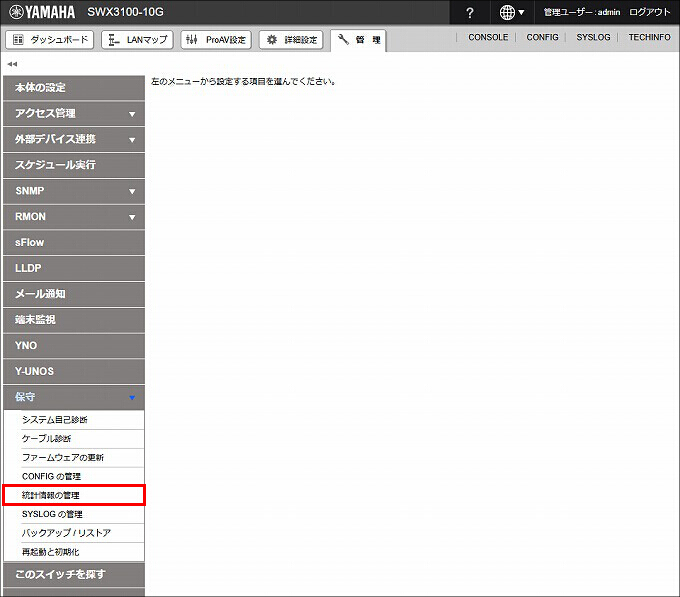

3.「統計情報の管理」をクリックします。

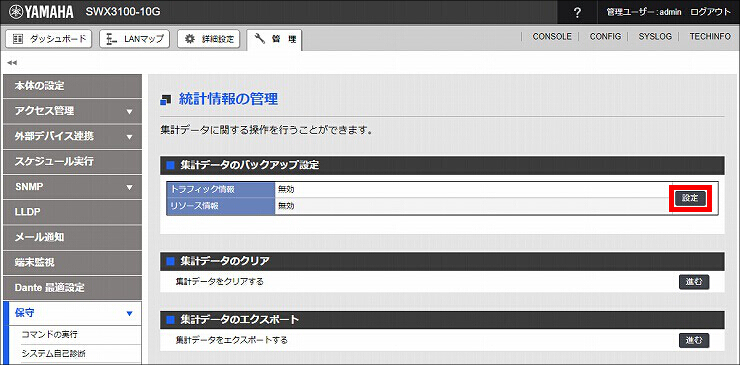

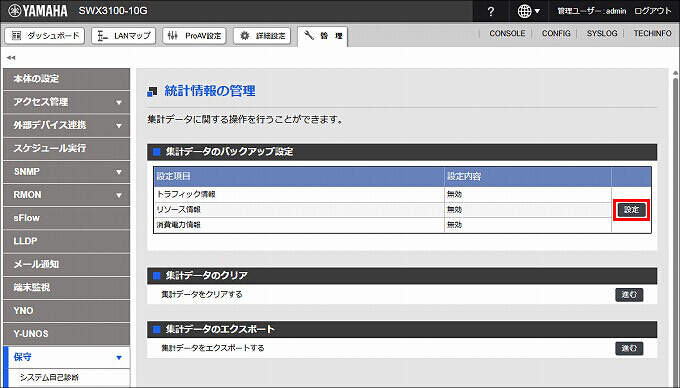

4.「集計データのバックアップ設定」の「設定」をクリックします。

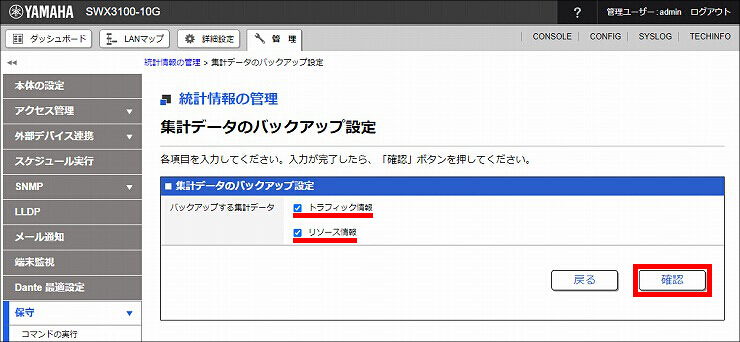

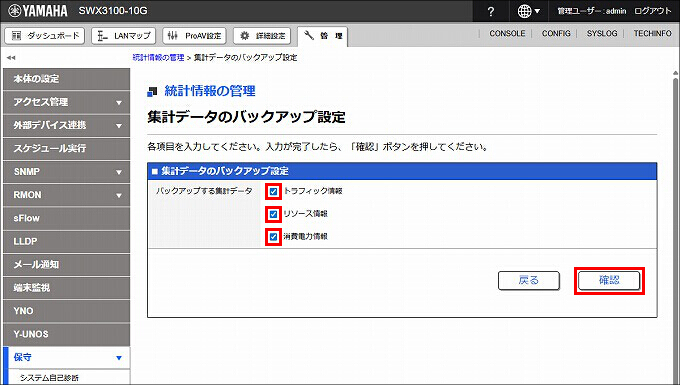

5.「集計データのバックアップ設定」を設定して、「確認」をクリックします。

バックアップする集計データ	トラフィック情報にチェックリソース情報にチェック消費電力情報にチェック

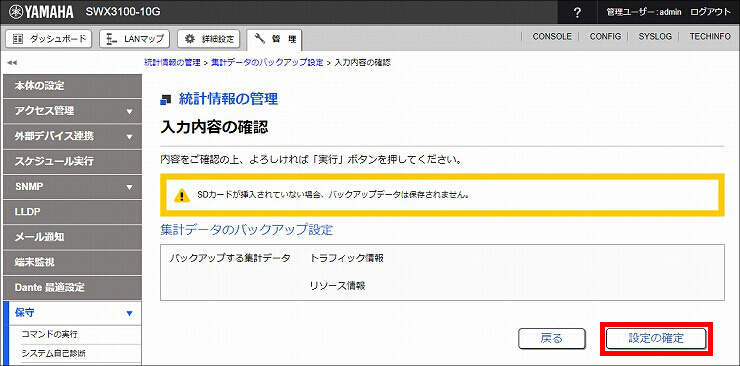

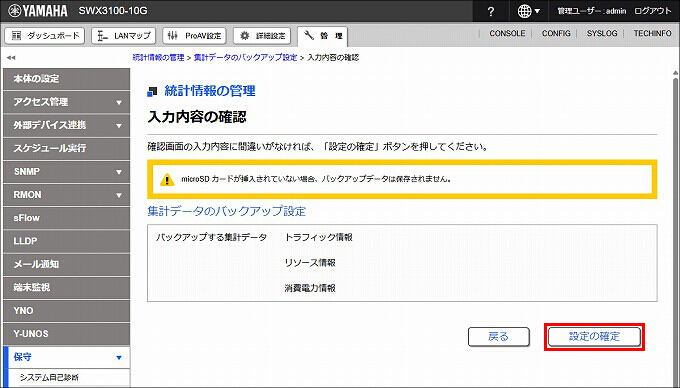

6. 設定内容を確認して問題がなければ、「設定の確定」をクリックします。

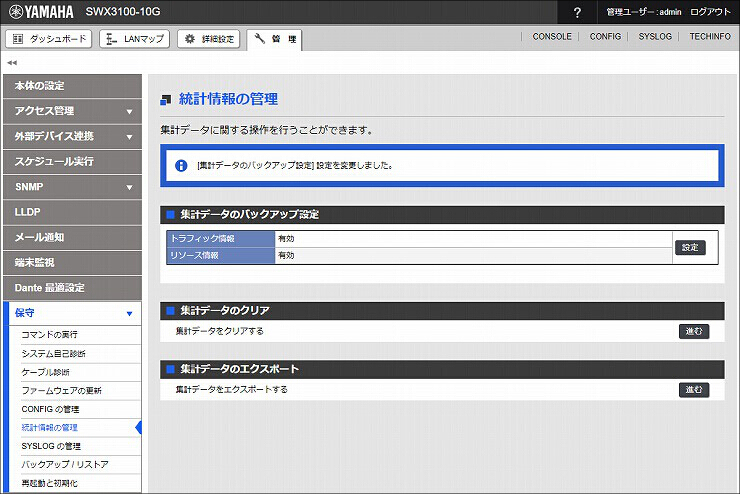

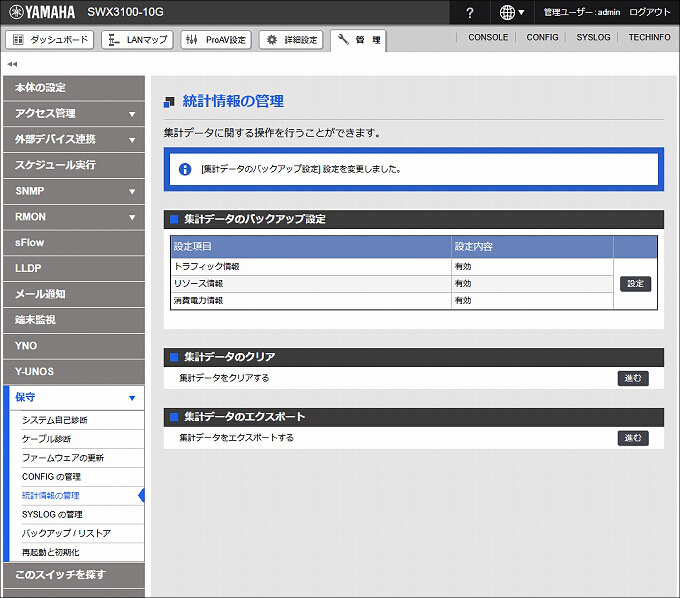

7. 集計データのバックアップ設定が完了しました。

設定の確認

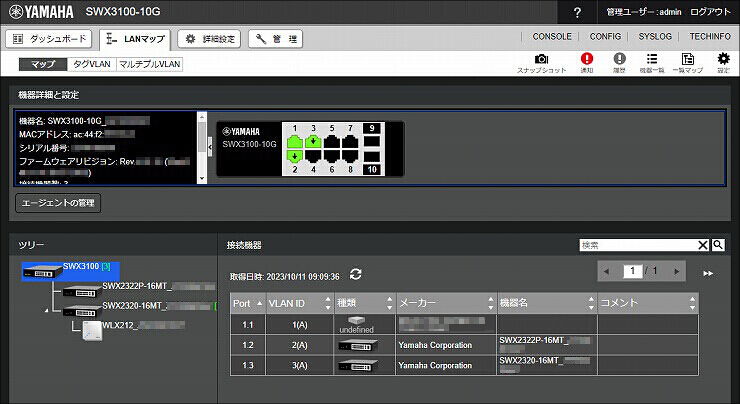

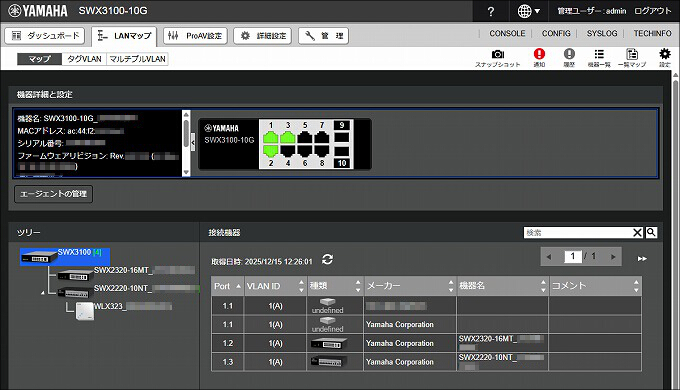

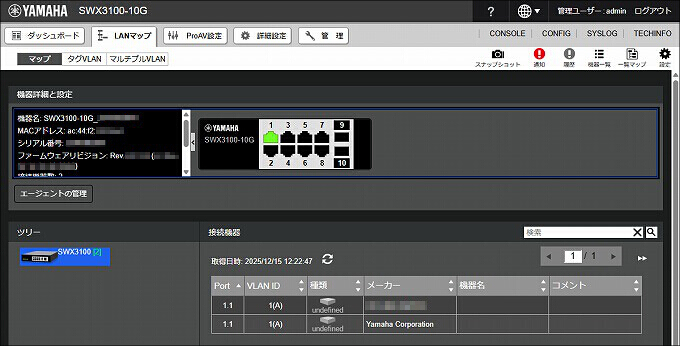

[LANマップ] でネットワークに接続されている端末の情報が確認できます。

※上記操作による設定（Config）を取り出すことができます。

スイッチ Configのサンプル

※管理パスワードの変更方法は、管理パスワードの変更(スイッチ)をご覧ください。

ルーターの設定例

コマンド設定

ヤマハルーターを利用してインターネットに接続する場合は、以下の設定例をご利用ください。

ゲートウェイの設定	ip route default gateway pp 1 ip route 192.168.0.0/16 gateway 192.168.100.240
LANインターフェースの設定（LAN1ポートを使用）	ip lan1 address 192.168.100.1/24
WANインターフェースの設定（LAN2ポートを使用）	pp select 1 pp always-on on pppoe use lan2 pp auth accept pap chap pp auth myname (ISPに接続するID) (ISPに接続するパスワード) ppp lcp mru on 1454 ppp ipcp ipaddress on ppp ipcp msext on ppp ccp type none ip pp mtu 1454 ip pp secure filter in 1020 1030 2000 ip pp secure filter out 1010 1011 1012 1013 1014 1015 3000 dynamic 100 101 102 103 104 105 106 107 ip pp nat descriptor 1 pp enable 1
フィルターの設定	ip filter source-route on ip filter directed-broadcast on ip filter 1010 reject * * udp,tcp 135 * ip filter 1011 reject * * udp,tcp * 135 ip filter 1012 reject * * udp,tcp netbios_ns-netbios_ssn * ip filter 1013 reject * * udp,tcp * netbios_ns-netbios_ssn ip filter 1014 reject * * udp,tcp 445 * ip filter 1015 reject * * udp,tcp * 445 ip filter 1020 reject 192.168.0.0/16 * ip filter 1030 pass * 192.168.0.0/16 icmp ip filter 2000 reject * * ip filter 3000 pass * * ip filter dynamic 100 * * ftp ip filter dynamic 101 * * www ip filter dynamic 102 * * domain ip filter dynamic 103 * * smtp ip filter dynamic 104 * * pop3 ip filter dynamic 105 * * submission ip filter dynamic 106 * * tcp ip filter dynamic 107 * * udp
NATの設定	nat descriptor type 1 masquerade
DNSの設定	dns host any dns server (ISPから指定されたDNSサーバーのIPアドレス) dns private address spoof on

※上記操作による設定（Config）を取り出すことができます。

ルーター Configのサンプル

※ネットワーク機器を安全にお使いいただくために、管理パスワードの変更(ルーター)を推奨します。

【ご注意】
本設定例は、設定の参考例を示したもので、動作を保証するものではございません。
ご利用いただく際には、十分に評価・検証を実施してください。
