IPsecを使用したVPN拠点間接続 (IPv4 PPPoE + DHCP(Starlinkを利用))

管理番号：YMHRT-27742 
（最終更新日: 2025/11/11）

本設定例では、IPsecトンネル機能を使用しています。

IPsecトンネル機能の対応機種は、RTX3510、RTX3500、RTX1300、RTX1220、RTX840、RTX830、NVR700W、vRXです。

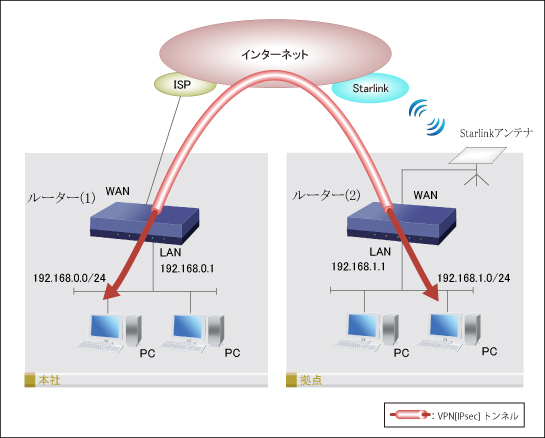

図 構成図

本社と拠点をVPNで接続する設定例です。
ここでは、本社はIPv4 PPPoE、拠点はStarlinkを介してインターネットに接続をします。
また、Starlink標準Wi-Fiルーターの代わりに、ヤマハルーター（以下、ルーター）を使用します。

本設定例では、以下の構成で説明します。

  • 本社 ルーター(1)
    - インターネット接続方式：光回線 (IPv4 PPPoE)
    - LAN側ネットワークアドレス：192.168.0.0/24
    - WAN側IPアドレス：固定グローバルIPアドレス
  • 拠点 ルーター(2)
    - インターネット接続方式：Starlink (DHCP)
    - LAN側ネットワークアドレス：192.168.1.0/24
    - WAN側IPアドレス：不定IPアドレス

Starlinkとは、低軌道衛星を経由した衛星インターネットサービスです。場所を選ばずに高速・低遅延でインターネットに接続でき、災害時などにも独立した通信手段を確保できます。また、光回線などの地上のインフラに依存することなく、簡単な設置で利用できます。
詳細な情報は、Starlinkのホームページ(外部サイト)をご覧ください。

光回線に接続するためには、別途ONUが必要です。
NVR700Wは、本体のONUポートに小型ONUを装着することで、光回線に接続できます。

対応機種のうち、設定例を掲載している機種は、以下のとおりです。

機種 掲載内容 備考
本社 ルーター(1) RTX3510 RTX3500 RTX1300 RTX1220 RTX840 RTX830 NVR700W コマンド設定例 光回線を利用
拠点 ルーター(2) RTX3510 RTX3500 RTX1300 RTX1220 RTX840 RTX830 NVR700W コマンド設定例
 Starlinkを利用
RTX1300 RTX1220 RTX840 RTX830 NVR700W Web GUI設定例

ルーターの設定例

本社 ルーター(1)

※ネットワーク機器を安全にお使いいただくために、定期的な管理パスワードの変更を推奨します。

下記の設定（Config）を取り出すことができます。

ゲートウェイの設定 ip route default gateway pp 1
ip route 192.168.1.0/24 gateway tunnel 1
LANインターフェースの設定
（LANポートを使用）		 ip lan1 address 192.168.0.1/24 # 注釈1
WANインターフェースの設定
（WANポートを使用）		 pp select 1
pp keepalive interval 30 retry-interval=30 count=12
pp always-on on
pppoe use lan2
pppoe auto disconnect off
pp auth accept pap chap
pp auth myname (ISPへ接続するID) (ISPへ接続するパスワード)
ppp lcp mru on 1454
ppp ipcp ipaddress on
ppp ipcp msext on
ppp ccp type none
ip pp secure filter in 200003 200020 200021 200022 200023 200024 200025 200030 200032 200100 200101 200102
ip pp secure filter out 200013 200020 200021 200022 200023 200024 200025 200026 200027 200099 dynamic 200080 200081 200082 200083 200084 200085 200098 200099
ip pp nat descriptor 1000
pp enable 1
VPN(IPsec)の設定 tunnel select 1
description tunnel honsha
ipsec tunnel 1
ipsec sa policy 1 1 esp aes-cbc sha-hmac
ipsec ike keepalive log 1 off
ipsec ike keepalive use 1 on heartbeat 10 6
ipsec ike local address 1 192.168.0.1
ipsec ike nat-traversal 1 on
ipsec ike pre-shared-key 1 text (拠点との事前共有鍵)
ipsec ike remote address 1 any
ipsec ike remote name 1 (拠点のID) key-id # 注釈2
ip tunnel tcp mss limit auto
tunnel enable 1
VPN(IPsec)の設定（共通項目） ipsec auto refresh on
フィルターの設定 ip filter 200000 reject 10.0.0.0/8 * * * *
ip filter 200001 reject 172.16.0.0/12 * * * *
ip filter 200002 reject 192.168.0.0/16 * * * *
ip filter 200003 reject 192.168.0.0/24 * * * *
ip filter 200010 reject * 10.0.0.0/8 * * *
ip filter 200011 reject * 172.16.0.0/12 * * *
ip filter 200012 reject * 192.168.0.0/16 * * *
ip filter 200013 reject * 192.168.0.0/24 * * *
ip filter 200020 reject * * udp,tcp 135 *
ip filter 200021 reject * * udp,tcp * 135
ip filter 200022 reject * * udp,tcp netbios_ns-netbios_ssn *
ip filter 200023 reject * * udp,tcp * netbios_ns-netbios_ssn
ip filter 200024 reject * * udp,tcp 445 *
ip filter 200025 reject * * udp,tcp * 445
ip filter 200026 restrict * * tcpfin * www,21,nntp
ip filter 200027 restrict * * tcprst * www,21,nntp
ip filter 200030 pass * 192.168.0.0/24 icmp * *
ip filter 200031 pass * 192.168.0.0/24 established * *
ip filter 200032 pass * 192.168.0.0/24 tcp * ident
ip filter 200033 pass * 192.168.0.0/24 tcp ftpdata *
ip filter 200034 pass * 192.168.0.0/24 tcp,udp * domain
ip filter 200035 pass * 192.168.0.0/24 udp domain *
ip filter 200036 pass * 192.168.0.0/24 udp * ntp
ip filter 200037 pass * 192.168.0.0/24 udp ntp *
ip filter 200099 pass * * * * *
ip filter 200100 pass * 192.168.0.1 udp * 500 # 注釈3
ip filter 200101 pass * 192.168.0.1 esp # 注釈3
ip filter 200102 pass * 192.168.0.1 udp * 4500 # 注釈4
ip filter 500000 restrict * * * * *
ip filter dynamic 200080 * * ftp
ip filter dynamic 200081 * * domain
ip filter dynamic 200082 * * www
ip filter dynamic 200083 * * smtp
ip filter dynamic 200084 * * pop3
ip filter dynamic 200085 * * submission
ip filter dynamic 200098 * * tcp
ip filter dynamic 200099 * * udp
NATの設定 nat descriptor type 1000 masquerade
nat descriptor masquerade static 1000 1 192.168.0.1 udp 500 # 注釈3
nat descriptor masquerade static 1000 2 192.168.0.1 esp # 注釈3
nat descriptor masquerade static 1000 3 192.168.0.1 udp 4500 # 注釈4
DHCPの設定 dhcp service server
dhcp server rfc2131 compliant except remain-silent
dhcp scope 1 192.168.0.2-192.168.0.191/24
DNSの設定 dns server (ISPより指定されたDNSサーバーのアドレス)
dns server select 500001 pp 1 any . restrict pp 1
dns private address spoof on

[注釈の説明]

注釈1:
StarlinkアンテナのローカルIPアドレス(192.168.100.1)との重複を避けるため、設定を変更します。

注釈2:
拠点ルーターをコマンドで設定する場合は、拠点 ルーター(2)の「拠点のID」と同じ文字列を設定してください。
拠点ルーターをWebGUIで設定する場合は、拠点 ルーター(2)の「自分側のID(拠点の設定名)」と同じ文字列を設定してください。

注釈3:
VPN(IPsec)に関係するパケットを通過させる設定です。

注釈4:
VPN(IPsec：NATトラバーサル機能を使用時)に関係するパケットを通過させる設定です。

接続状態の確認

・「show status pp 1」コマンドで、インターネットの接続状態が確認できます。

[コンソール]

# show status pp 1
PP[01]:
説明:
PPPoEセッションは接続されています ---(*)
接続相手: BAS
通信時間: 1時間36分21秒
最大パケット長(MTU):
  IPv4: 1500 オクテット
  IPv6: 1500 オクテット
受信: 65 パケット [9493 オクテット]  負荷: 0.0%
送信: 65 パケット [30698 オクテット]  負荷: 0.0%
累積時間: 1時間36分21秒
PPPオプション
    LCP Local: Magic-Number MRU, Remote: CHAP Magic-Number MRU
    IPCP Local: IP-Address Primary-DNS(xxx.xxx.xxx.xxx) Secondary-DNS(xxx.xxx.xxx.x), Remote: IP-Address
    PP IP Address Local: xxx.x.xx.xx, Remote: xxx.xx.xxx.xxx
    CCP: None

[解説]
(*) 相手先との接続状態が表示されます。

コマンドの詳細は、"各相手先の状態の表示" をご覧ください。
RTX3510, RTX3500, RTX1300, RTX1220, RTX840, RTX830　NVR700W

・「show status tunnel」コマンドで、インターネットVPN接続の状態が確認できます。

[コンソール]

# show status tunnel 1
TUNNEL[1]:
説明:
  インタフェースの種類: IPsec
  トンネルインタフェースは接続されています ---(*)
  開始: yyyy/mm/dd hh:mm:ss
  通信時間: 3分7秒
  最大パケット長(MTU):
         IPv4: 1280 オクテット
         IPv6: 1280 オクテット
  受信: (IPv4) 0 パケット [0 オクテット]
        (IPv6) 0 パケット [0 オクテット]
  送信: (IPv4) 0 パケット [0 オクテット]
        (IPv6) 0 パケット [0 オクテット]

[解説]
(*) トンネルインターフェースの接続状態が表示されます。拠点側のIPsecトンネルの設定が完了するまでは、「トンネルインターフェースは接続されていません」と表示されます。

コマンドの詳細は、"トンネルインターフェースの状態の表示" をご覧ください。
RTX3510, RTX3500, RTX1300, RTX1220, RTX840, RTX830　NVR700W
拠点 ルーター(2)
コマンド設定

※ネットワーク機器を安全にお使いいただくために、定期的な管理パスワードの変更を推奨します。

下記の設定（Config）を取り出すことができます。

設定の概要

以下の手順で設定を行います。

  1. マニュアルなどを参考に、Starlinkアンテナを設置します。
    ※ Starlink標準Wi-Fiルーターは使用しません。
  2. ルーターに、下記のConfigを設定します。
  3. WAN (またはLAN2) ポートに、Starlinkルーターケーブルを接続します。
ゲートウェイの設定 ip route default gateway dhcp lan2
ip route 192.168.0.0/24 gateway tunnel 1
LANインターフェースの設定
（LANポートを使用）		 ip lan1 address 192.168.1.1/24 # 注釈1
WANインターフェースの設定
（WANポートを使用）		 ip lan2 address dhcp
ip lan2 secure filter in 101003 101020 101021 101022 101023 101024 101025 101030 101032 101100 101101 101102
ip lan2 secure filter out 101013 101020 101021 101022 101023 101024 101025 101026 101027 101099 dynamic 101080 101081 101082 101083 101084 101085 101098 101099
ip lan2 nat descriptor 200
ip keepalive 1 icmp-echo 10 5 dhcp lan2
VPN(IPsec)の設定 tunnel select 1
description tunnel kyoten
ipsec tunnel 1
ipsec sa policy 1 1 esp aes-cbc sha-hmac
ipsec ike keepalive log 1 off
ipsec ike keepalive use 1 on heartbeat 10 6
ipsec ike local address 1 192.168.1.1
ipsec ike local name 1 (拠点のID) key-id # 注釈2
ipsec ike nat-traversal 1 on
ipsec ike pre-shared-key 1 text (本社との事前共有鍵)
ipsec ike remote address 1 (本社の固定グローバルIPアドレス)
ip tunnel tcp mss limit auto
tunnel enable 1
VPN(IPsec)の設定（共通項目） ipsec auto refresh on
フィルターの設定 ip filter 101000 reject 10.0.0.0/8 * * * *
ip filter 101001 reject 172.16.0.0/12 * * * *
ip filter 101002 reject 192.168.0.0/16 * * * *
ip filter 101003 reject 192.168.1.0/24 * * * *
ip filter 101010 reject * 10.0.0.0/8 * * *
ip filter 101011 reject * 172.16.0.0/12 * * *
ip filter 101012 reject * 192.168.0.0/16 * * *
ip filter 101013 reject * 192.168.1.0/24 * * *
ip filter 101020 reject * * udp,tcp 135 *
ip filter 101021 reject * * udp,tcp * 135
ip filter 101022 reject * * udp,tcp netbios_ns-netbios_ssn *
ip filter 101023 reject * * udp,tcp * netbios_ns-netbios_ssn
ip filter 101024 reject * * udp,tcp 445 *
ip filter 101025 reject * * udp,tcp * 445
ip filter 101026 restrict * * tcpfin * www,21,nntp
ip filter 101027 restrict * * tcprst * www,21,nntp
ip filter 101030 pass * 192.168.0.0/16 icmp * *
ip filter 101031 pass * 192.168.1.0/24 established * *
ip filter 101032 pass * 192.168.1.0/24 tcp * ident
ip filter 101033 pass * 192.168.1.0/24 tcp ftpdata *
ip filter 101034 pass * 192.168.1.0/24 tcp,udp * domain
ip filter 101035 pass * 192.168.1.0/24 udp domain *
ip filter 101036 pass * 192.168.1.0/24 udp * ntp
ip filter 101037 pass * 192.168.1.0/24 udp ntp *
ip filter 101099 pass * * * * *
ip filter 101100 pass * 192.168.1.1 udp * 500 # 注釈3
ip filter 101101 pass * 192.168.1.1 esp # 注釈3
ip filter 101102 pass * 192.168.1.1 udp * 4500 # 注釈4
ip filter 500000 restrict * * * * *
ip filter dynamic 101080 * * ftp
ip filter dynamic 101081 * * domain
ip filter dynamic 101082 * * www
ip filter dynamic 101083 * * smtp
ip filter dynamic 101084 * * pop3
ip filter dynamic 101085 * * submission
ip filter dynamic 101098 * * tcp
ip filter dynamic 101099 * * udp
NATの設定 nat descriptor type 200 masquerade
nat descriptor address outer 200 primary
nat descriptor masquerade static 200 1 192.168.1.1 udp 500 # 注釈3
nat descriptor masquerade static 200 2 192.168.1.1 esp # 注釈3
nat descriptor masquerade static 200 3 192.168.1.1 udp 4500 # 注釈4
DHCPの設定 dhcp service server
dhcp server rfc2131 compliant except remain-silent
dhcp scope 1 192.168.1.2-192.168.1.191/24
DNSの設定 dns host lan1
dns server dhcp lan2
dns server select 500201 dhcp lan2 any .
dns private address spoof on

[注釈の説明]

注釈1:
StarlinkアンテナのローカルIPアドレス(192.168.100.1)との重複を避けるため、設定を変更します。

注釈2:
本社 ルーター(1)の「拠点のID」と同じ文字列を設定してください。

注釈3:
VPN(IPsec)に関係するパケットを通過させる設定です。

注釈4:
VPN(IPsec：NATトラバーサル機能を使用時)に関係するパケットを通過させる設定です。

接続状態の確認

・「show status lan2」コマンドで、インターネットの接続状態が確認できます。

[コンソール]

# show status lan2
LAN2
説明:
IPアドレス:                     203.0.113.1/23 (DHCP) ---(*)
イーサネットアドレス:           ac:44:f2:yy:yy:yy
動作モード設定:                 Auto Negotiation (1000BASE-T Full Duplex)
最大パケット長(MTU):
  IPv4:                         1500 オクテット
  IPv6:                         1500 オクテット
プロミスキャスモード:           OFF
送信パケット:                   22 パケット(7245 オクテット)
  IPv4(全体/ファストパス):      22 パケット / 21 パケット
  IPv6(全体/ファストパス):      0 パケット / 0 パケット
受信パケット:                   37 パケット(4499 オクテット)
  IPv4:                         29 パケット28706 パケット
  IPv6:                         0 パケット15 パケット

[解説]
WAN(LAN2)ポートの状態が表示されます。
(*) "IPアドレス:203.0.113.1/23 (DHCP)"は、Starlinkからルーターに割り当てられたIPアドレスです。

コマンドの詳細は、"インタフェースの状態の表示" をご覧ください。
RTX3510, RTX3500, RTX1300, RTX1220, RTX840, RTX830　NVR700W

・「show status tunnel」コマンドで、インターネットVPN接続の状態が確認できます。

[コンソール]

# show status tunnel 1
TUNNEL[1]:
説明:
  インタフェースの種類: IPsec
  トンネルインタフェースは接続されています ---(*)
  開始: yyyy/mm/dd hh:mm:ss
  通信時間: 11分27秒
  最大パケット長(MTU):
         IPv4: 1280 オクテット
         IPv6: 1280 オクテット
  受信: (IPv4) 45 パケット [3916 オクテット]
        (IPv6) 0 パケット [0 オクテット]
  送信: (IPv4) 45 パケット [3916 オクテット]
        (IPv6) 0 パケット [0 オクテット]

[解説]
(*) トンネルインターフェースの接続状態が表示されます。

コマンドの詳細は、"トンネルインターフェースの状態の表示" をご覧ください。
RTX3510, RTX3500, RTX1300, RTX1220, RTX840, RTX830　NVR700W
Web GUI設定

※ネットワーク機器を安全にお使いいただくために、定期的な管理パスワードの変更を推奨します。

下記の設定（Config）を取り出すことができます。

設定の概要

以下の手順で設定を行います。

  1. アンテナの準備：Starlinkアンテナを設置します。

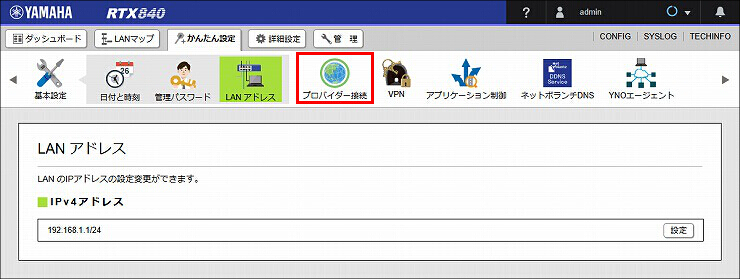

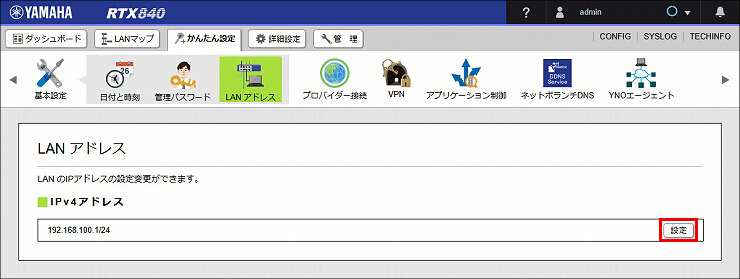

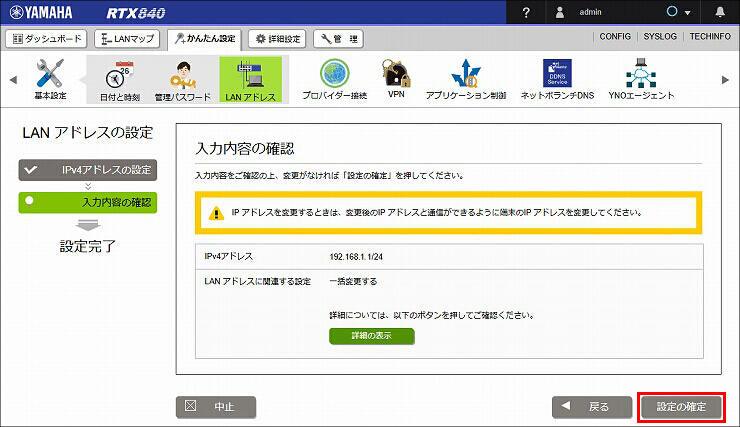

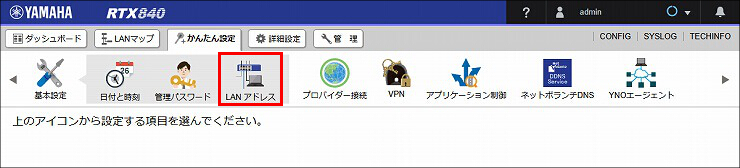

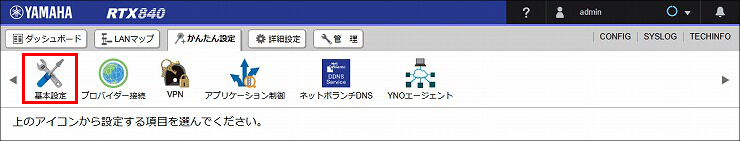

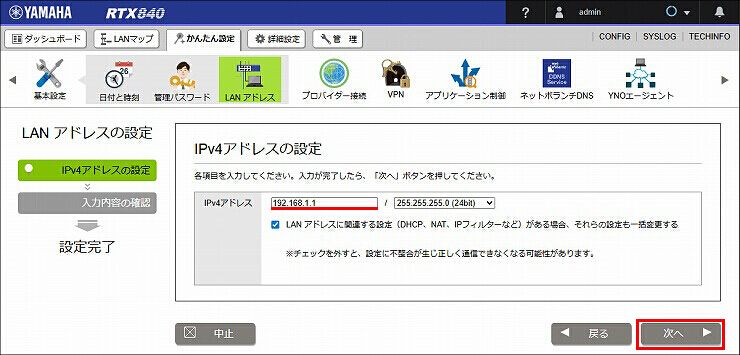

  2. IPアドレス設定：LAN側のIPアドレスを変更します。
  3. ルーターケーブルの接続：WAN (またはLAN2) ポートに、Starlinkルーターケーブルを接続します。

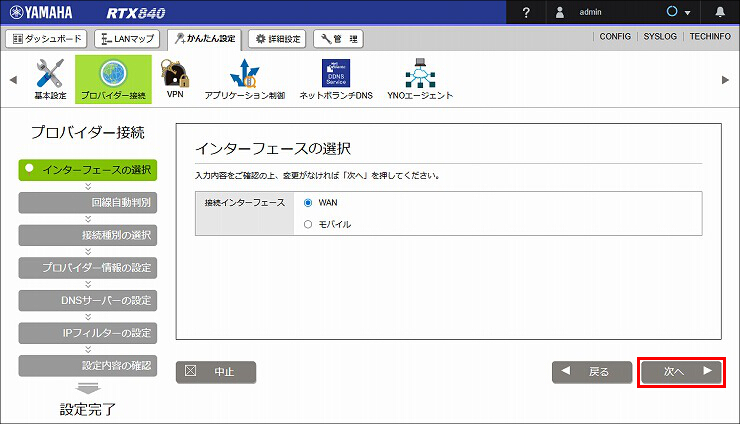

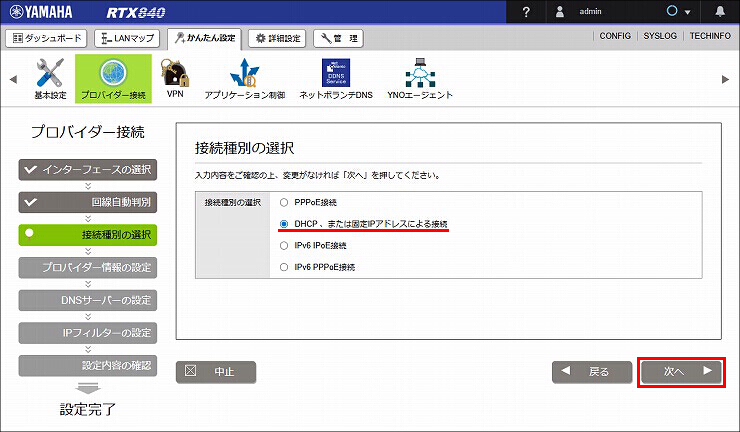

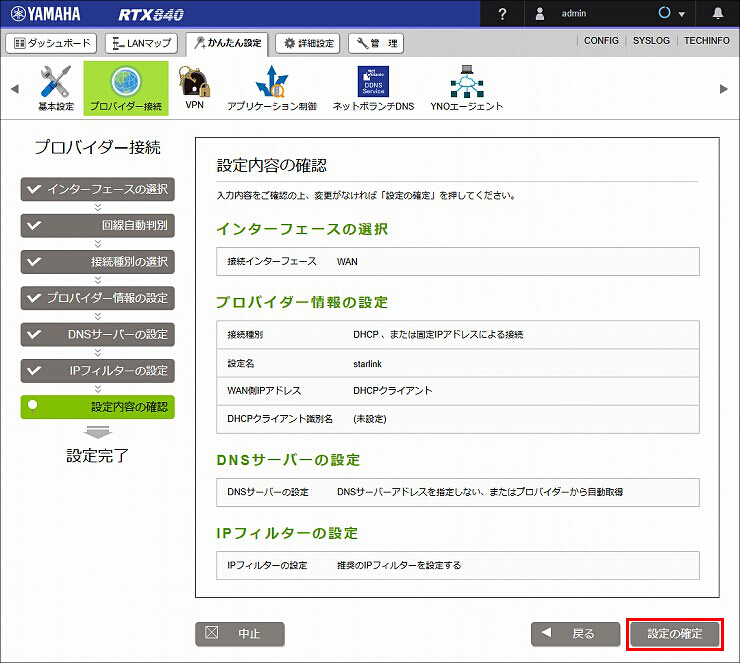

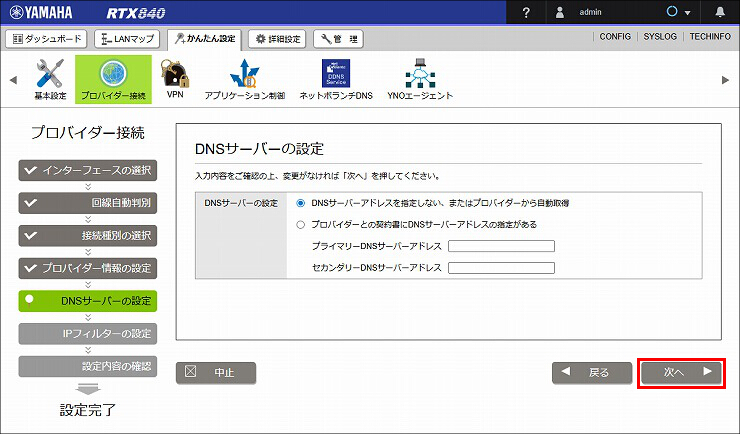

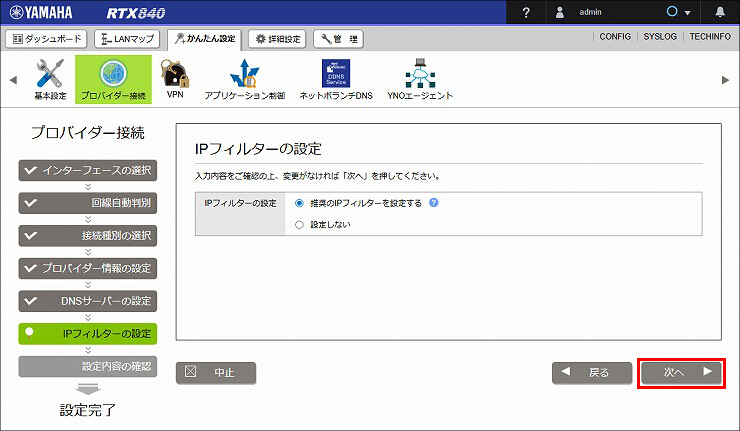

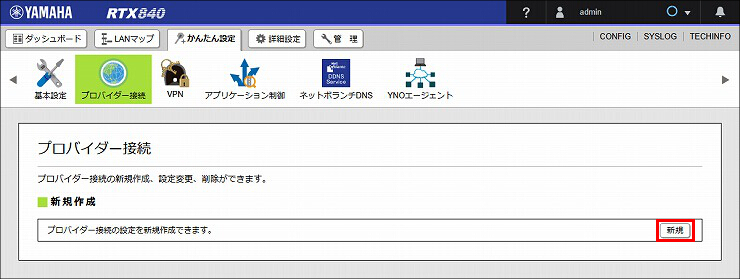

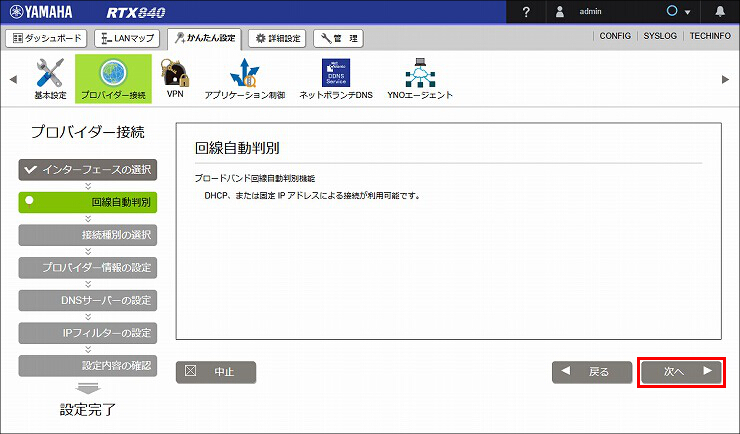

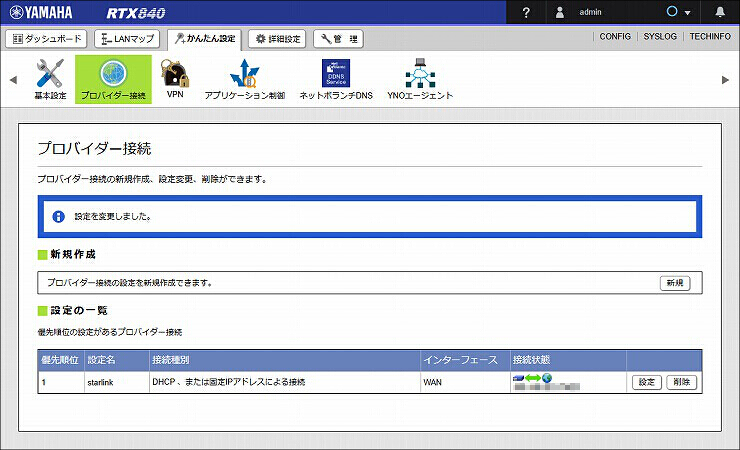

  4. インターネット接続設定：WAN側インターフェースで、インターネット接続の設定をします。
  5. IPsecの設定：接続種別「IPsec」で、VPN接続の設定をします。

マニュアルなどを参考に、Starlinkアンテナを設置します。
※Starlink標準Wi-Fiルーターは使用しません。

IPアドレス設定

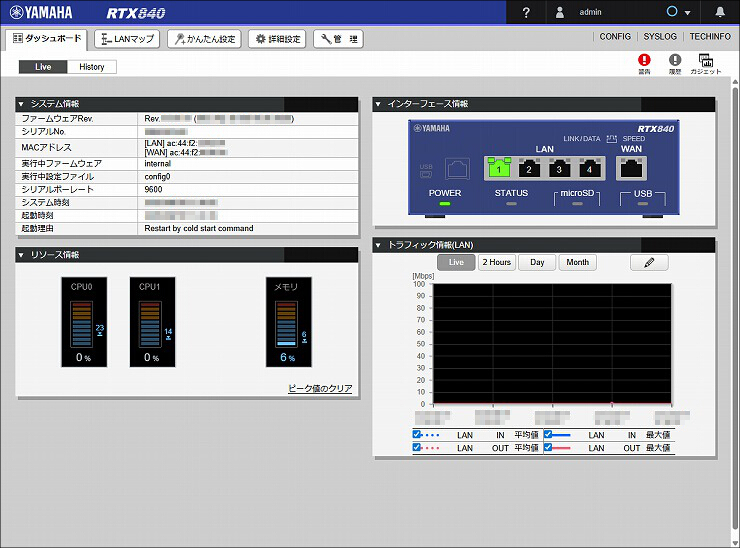

1. ルーターの設定画面を開きます。

図 説明画像

2.「かんたん設定」をクリックします。

図 説明画像

3.「基本設定」をクリックします。

図 説明画像

4.「LAN アドレス」をクリックします。

図 説明画像

5.「設定」をクリックします。

図 説明画像

6. IPv4アドレスの設定をして、「次へ」をクリックします。
   ※StarlinkアンテナのローカルIPアドレス(192.168.100.1)との重複を避けるため、設定を変更します。

IPv4アドレス 192.168.1.1
図 説明画像

7. 入力内容を確認して問題がなければ、「設定の確定」をクリックします。
    パソコンのIPアドレスを再取得してください。

図 説明画像

8.「変更後のIPアドレスでトップページにアクセスし直す。」をクリックします。

図 説明画像

WAN (またはLAN2) ポートに、Starlinkルーターケーブルを接続します。

インターネット接続設定

1.「プロバイダー接続」をクリックします。

図 説明画像

2.「新規」をクリックします。

図 説明画像

3.「WAN」(または「LAN2」) が選択されていることを確認して、「次へ」をクリックします。

図 説明画像

4. ブロードバンド回線自動判別の表示を確認して、「次へ」をクリックします。

図 説明画像

5.「DHCP、または固定IPアドレスによる接続」が選択されていることを確認して、「次へ」をクリックします。

図 説明画像

6.「WAN側IPアドレス」欄に、「DHCPクライアント」が選択されていることを確認して、「次へ」をクリックします。

図 説明画像

7. プロバイダーとの契約内容にしたがい、DNSサーバーアドレスの設定をして、「次へ」をクリックします。

図 説明画像

8. フィルターの設定をして、「次へ」をクリックします。

図 説明画像

9. 設定内容を確認して問題がなければ、「設定の確定」をクリックします。

図 説明画像

10. プロバイダー接続の設定が完了しました。

図 説明画像

IPsecの設定

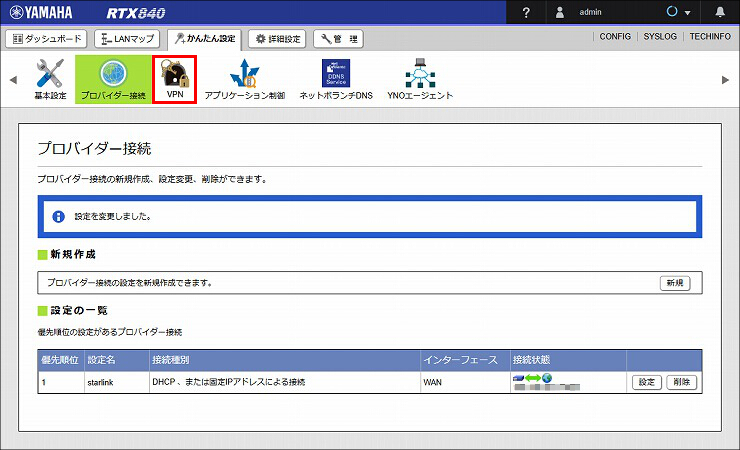

1.「VPN」をクリックします。

図 説明画像

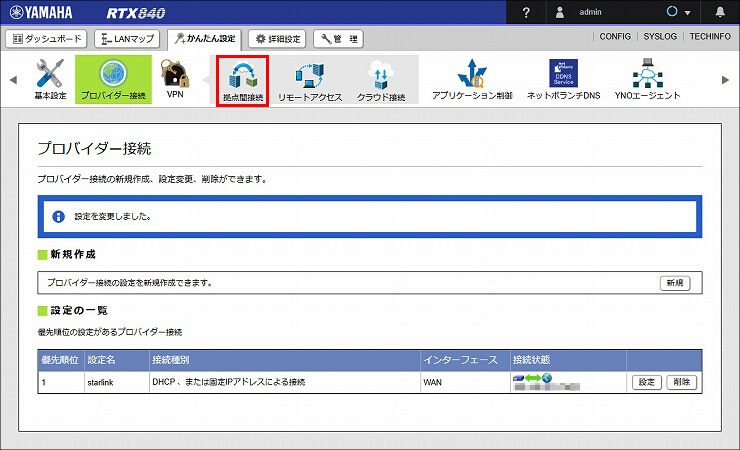

2.「拠点間接続」をクリックします。

図 説明画像

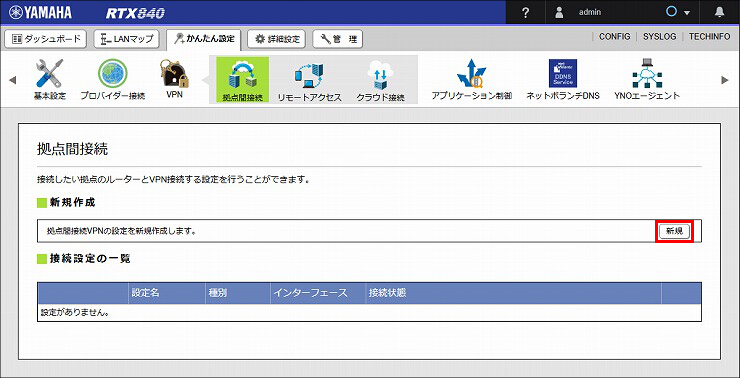

3.「新規」をクリックします。

図 説明画像

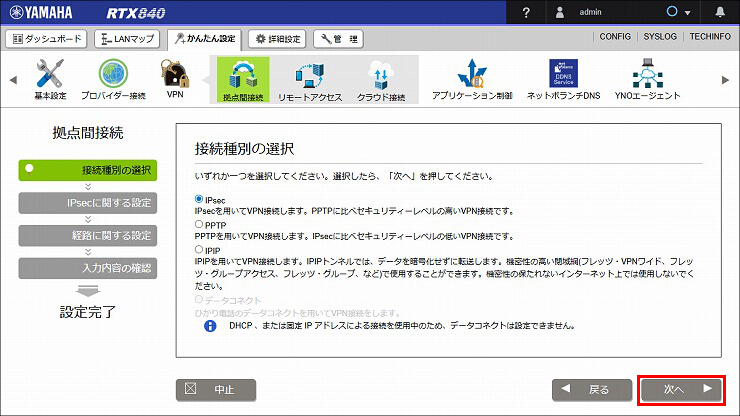

4.「IPsec」が選択されていることを確認して、「次へ」をクリックします。

図 説明画像

5. IPsecに関する設定をして、「次へ」をクリックします。

ネットワーク環境 接続先のみ固定のグローバルアドレスまたはネットボランチDNSホスト名を持っている
自分側の設定 > 設定名 任意の設定名
自分側の設定 > 自分側のID 拠点の設定名
※本社 ルーター(1)の「拠点のID」と同じ文字列を設定してください。
接続先の情報 > 接続先のホスト名またはIPアドレス 本社ルーターの固定グローバルIPアドレス
接続先と合わせる設定 > 認証鍵(pre-shared key) 本社との事前共有鍵
接続先と合わせる設定 > 認証アルゴリズム HMAC-SHA
接続先と合わせる設定 > 暗号アルゴリズム AES-CBC
図 説明画像

6. 経路に関する設定をして、「次へ」をクリックします。

接続先のLAN側のアドレス 本社のLAN側ネットワークアドレス
図 説明画像

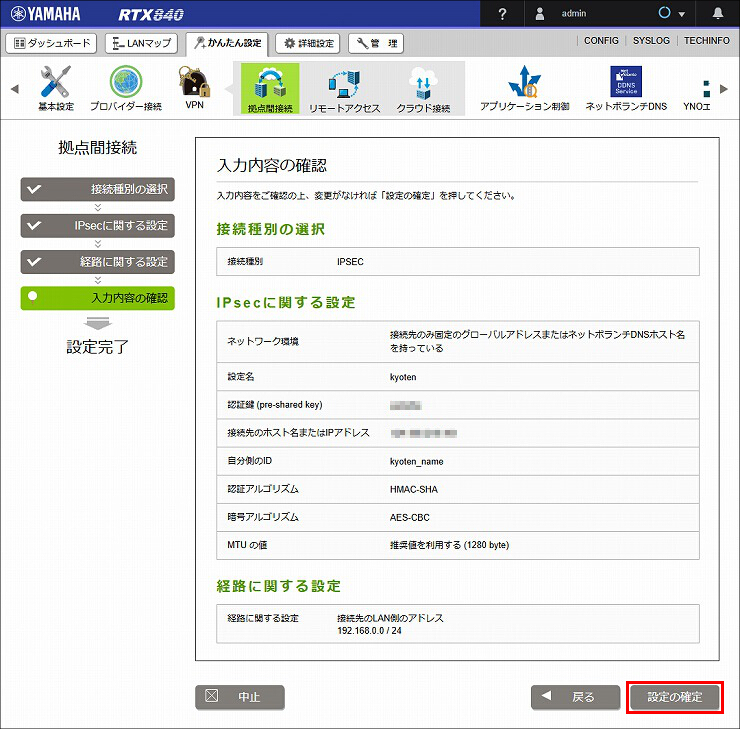

7. 入力内容を確認して問題がなければ、「設定の確定」をクリックします。

図 説明画像

8. IPsecの設定が完了しました。

図 説明画像

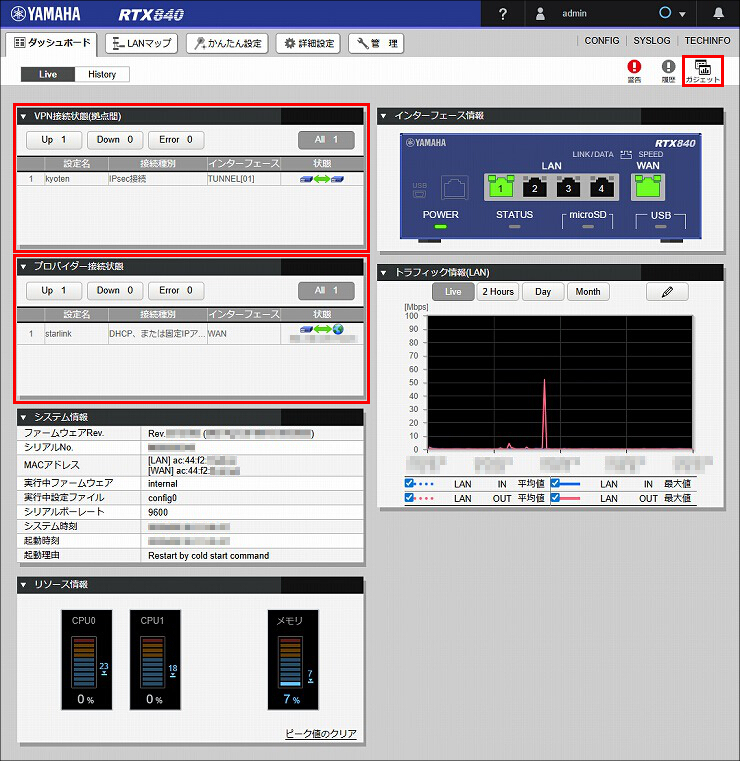

接続状態の確認

[ダッシュボード] - [ガジェット] で 以下を選択すると、接続状態が確認できます。

  • プロバイダー接続状態
  • VPN接続状態(拠点間)
図 説明画像

設定がうまくいかない場合は、トラブルシューティング をご覧ください。

【ご注意】
本設定例は、設定の参考例を示したもので、動作を保証するものではございません。
ご利用いただく際には、十分に評価・検証を実施してください。

メール

ご相談・お問い合わせ
